Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH0, In: 50A, gG, Un AC:500V, wskaźnik czołowy | 3NA3020 Siemens

Alternatywny kod produktu: 3NA3020

Opis i Kluczowe Cechy

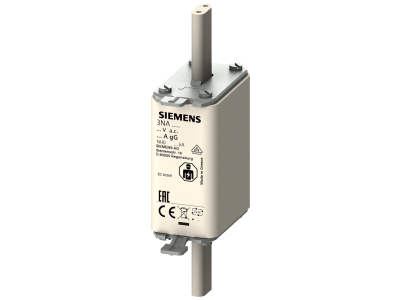

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA3020 w wielkości NH0 o prądzie znamionowym 50 A, charakterystyce gG i napięciu znamionowym 500 V AC. Wyposażona we wskaźnik czołowy umożliwiający szybką wizualną kontrolę zadziałania. Przeznaczona do selektywnej ochrony przewodów i instalacji w rozdzielnicach głównych i podrozdzielnicach. Szerokość modułu odpowiada standardowej wielkości NH0.

• Prąd znamionowy 50 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, gwarantując skuteczne odłączenie przy przeciążeniu lub zwarciu.
• Charakterystyka gG (zwłoczna): umożliwia selektywną koordynację z innymi zabezpieczeniami, chroniąc przewody i instalacje przed uszkodzeniem.
• Napięcie znamionowe 500 V AC: kompatybilność z typowymi sieciami przemysłowymi i rozdzielnicami niskiego napięcia.
• Wskaźnik czołowy: ułatwia szybkie rozpoznanie zadziałania wkładki bez konieczności demontażu, skracając czas konserwacji.
• Wielkość NH0: kompaktowa obudowa pasująca do standardowych podstaw NH0, łatwy montaż na szynie TH35/DIN.

Zgodność z Normami

Wkładka bezpiecznikowa 3NA3020 spełnia wymagania europejskich norm DIN i IEC dla bezpieczników niskonapięciowych wielkiej mocy. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa i ochrony.

Zastosowanie

Wkładka NH0 50A gG dedykowana do selektywnej ochrony przewodów i instalacji elektrycznych w obiektach przemysłowych, komercyjnych oraz użyteczności publicznej. Stosowana w:

• Ochronie kabli i przewodów przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielnicach.
• Systemach dystrybucji energii w zakładach produkcyjnych, biurach i budynkach użyteczności publicznej.
• Zabezpieczeniu wejściowym lub odbiorczym w rozdzielnicach pomocniczych.
• Instalacjach wymagających selektywności – charakterystyka gG pozwala na koordynację z innymi bezpiecznikami w celu minimalizacji wyłączeń.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w odpowiedniej podstawie NH0 zamontowanej na szynie TH35/DIN. Moment dokręcania połączeń śrubowych oraz przekrój przewodów przyłączeniowych dobrać zgodnie z dokumentacją producenta oraz obowiązującymi normami.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka 3NA3020 jest wyposażona we wskaźnik czołowy, który wizualnie informuje o przepaleniu – zmiana koloru lub pojawienie się sygnalizatora ułatwia szybką diagnostykę.
• Jaki jest stopień ochrony wkładki? Producent nie podaje konkretnego stopnia IP dla samej wkładki. W typowych instalacjach ochronę zapewnia obudowa rozdzielnicy, w której jest zamontowana.
• Czy charakterystyka gG nadaje się do ochrony silników? Nie – charakterystyka gG jest przeznaczona do ochrony przewodów i instalacji przed przeciążeniem i zwarciem. Do bezpośredniej ochrony silników należy stosować wkładki o charakterystyce aM lub gM.
