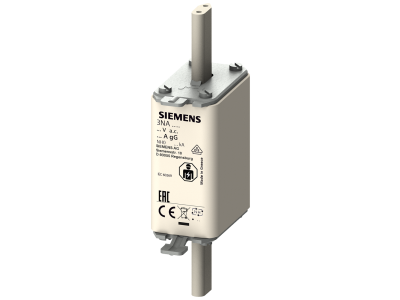

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH0, In: 40A, gG, Un AC:500V, wskaźnik czołowy | 3NA3017 Siemens

Alternatywny kod produktu: 3NA3017

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH0, symbol 3NA3017, o prądzie znamionowym 40 A i napięciu znamionowym 500 V AC, wyposażona we wskaźnik czołowy. Charakterystyka gG zapewnia ochronę przed przeciążeniem i zwarciem w obwodach odbiorczych i rozdzielczych. Kompaktowa wielkość NH0 ułatwia montaż w standardowych podstawach.

• Prąd znamionowy In 40 A: Skuteczna ochrona przewodów i instalacji przed przeciążeniem i zwarciem w obwodach o obciążeniu do 40 A.
• Napięcie znamionowe Un 500 V AC: Przystosowana do pracy w sieciach niskiego napięcia prądu przemiennego, gwarantuje bezpieczne odłączenie w warunkach zwarciowych.
• Charakterystyka gG: Uniwersalna ochrona ogólnego przeznaczenia – zabezpiecza zarówno przed przeciążeniem, jak i zwarciem, stosowana w obwodach odbiorczych i rozdzielczych.
• Wskaźnik czołowy: Umożliwia szybką wizualną ocenę stanu wkładki (przepalona/sprawna) bez konieczności wyjmowania jej z podstawy.
• Wielkość NH0: Kompaktowa obudowa oszczędza miejsce w rozdzielnicy i pasuje do standardowych podstaw bezpiecznikowych NH0.

Zgodność z Normami

Wkładka bezpiecznikowa 3NA3017 spełnia wymagania obowiązujących norm europejskich dla bezpieczników niskonapięciowych oraz posiada certyfikat CE potwierdzający zgodność z zasadniczymi wymogami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH0 40A gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, w obwodach zabezpieczających przewody i instalacje przed skutkami przeciążeń i zwarć.

• Ochrona obwodów odbiorczych (gniazd, oświetlenia, urządzeń) w budynkach mieszkalnych i komercyjnych.
• Selektywna ochrona w rozdzielnicach przemysłowych, gdzie wymagana jest koordynacja z bezpiecznikami wyższych stopni.
• Zabezpieczenie linii kablowych i szyn zbiorczych przed zwarciami o dużej mocy.
• Stosowana w układach zasilania maszyn i urządzeń przemysłowych (zgodnie z charakterystyką gG).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH, zgodnej z wielkością NH0. Przewody przyłączeniowe dobrać do prądu znamionowego 40 A zgodnie z normami. Nie dotykać elementów przewodzących po załączeniu napięcia. Po przepaleniu wkładki sprawdzić przyczynę i usunąć usterkę przed zamontowaniem nowej.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wkładka 3NA3017 wyposażona jest we wskaźnik czołowy, który wizualnie informuje o zadziałaniu bezpiecznika (przepaleniu), ułatwiając lokalizację uszkodzonego obwodu bez wyjmowania wkładki.
• Do jakich podstaw pasuje ta wkładka? Wkładka ma wielkość NH0 i pasuje do wszystkich standardowych podstaw bezpiecznikowych NH0 (np. stosowanych w rozdzielnicach niskiego napięcia).
• Jaka jest charakterystyka gG? gG to charakterystyka ogólnego przeznaczenia – wkładka zabezpiecza zarówno przed przeciążeniem, jak i zwarciem. Jest najczęściej stosowana w obwodach odbiorczych i rozdzielczych w instalacjach niskiego napięcia.
