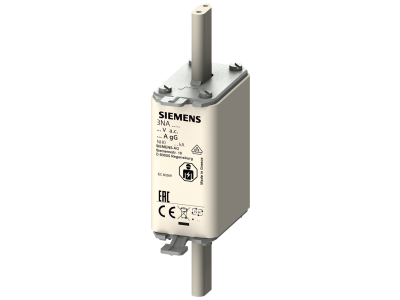

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH0 In: 32A, gG Un AC: 500V wskaźnik czołowy | 3NA3012 Siemens

Alternatywny kod produktu: 3NA3012

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH0 3NA3012 firmy Siemens z linii SENTRON to element zabezpieczający przewody i instalacje przed skutkami przeciążeń i zwarć. Prąd znamionowy 32 A w kombinacji z charakterystyką gG zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu, chroniąc zarówno osoby, jak i sprzęt. Napięcie znamionowe AC 500 V umożliwia stosowanie w typowych instalacjach przemysłowych i budynkowych. Wbudowany wskaźnik czołowy informuje o przepaleniu wkładki, co ułatwia szybką diagnostykę i wymianę.

• Prąd znamionowy In 32 A: gwarantuje selektywną ochronę przewodów przed przeciążeniem i zwarciem, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Charakterystyka gG: uniwersalna charakterystyka bezpieczników do ochrony przewodów i kabli, zapewniająca koordynację z innymi urządzeniami zabezpieczającymi.
• Napięcie znamionowe AC 500 V: umożliwia bezpieczne odłączanie w standardowych sieciach niskiego napięcia.
• Wskaźnik czołowy: wyraźna wizualna sygnalizacja stanu zadziałania wkładki – przyspiesza lokalizację przepalonego bezpiecznika.
• Wielkość NH0: kompaktowa obudowa ułatwia montaż w rozdzielnicach i listwach bezpiecznikowych NH.

Zgodność z Normami

Wkładka bezpiecznikowa SENTRON 3NA3012 jest zgodna z wymaganiami norm europejskich oraz posiada certyfikat CE. Producent deklaruje spełnienie standardów bezpieczeństwa i niezawodności typowych dla aparatury modułowej.

Zastosowanie

Bezpiecznik NH0 32A gG znajduje szerokie zastosowanie w sektorze budynkowym i przemysłowym, głównie do zabezpieczania obwodów odbiorczych i rozdzielczych.

• Ochrona przewodów zasilających w rozdzielnicach głównych i podrozdzielniach przed skutkami przeciążeń i zwarć.
• Zabezpieczanie obwodów silnikowych, grzejnych i oświetleniowych – szczególnie tam, gdzie wymagana jest selektywność zabezpieczeń.
• Stosowanie w liniach kablowych oraz jako zabezpieczenie przedlicznikowe w instalacjach komercyjnych.
• W systemach automatyki i sterowania – ochrona obwodów sterowniczych i zasilających.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy umieścić w dedykowanym gnieździe bezpiecznikowym NH0 na szynie TH35 lub w podstawie bezpiecznikowej. Do dokręcania połączeń śrubowych używaj momentu dokręcania zgodnego z dokumentacją producenta (typowo 2-3 Nm). Przekrój przewodów dobierz do prądu znamionowego 32 A – zalecany minimalny przekrój 4 mm² Cu w zależności od długości i temperatury otoczenia.

FAQ

• Jaką funkcję pełni wskaźnik czołowy? Wskaźnik czołowy (tzw. sygnalizator przepalenia) zmienia kolor lub wysuwa się, informując o zadziałaniu wkładki. Umożliwia szybkie zidentyfikowanie przepalonego bezpiecznika bez konieczności pomiarów.
• Czy wkładka 3NA3012 nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ochrony przewodów i kabli – nie zaleca się stosowania jej do bezpośredniej ochrony silników (zalecana charakterystyka aM). Do ochrony silników należy dobrać wkładkę o charakterystyce aM.
• Jaki jest stopień ochrony wkładki? Wkładki bezpiecznikowe NH są przeznaczone do montażu w rozdzielnicach i podstawach, które zapewniają ochronę IP20. Sama wkładka nie ma własnego stopnia ochrony – bezpieczeństwo dotyku zapewnia obudowa lub podstawa bezpiecznikowa.
