Konwerter sygnałów odłącznik bierny, 1-kanałowy wł.: 4-20mA wył.: 4-20mA | 3RS7020-2ET00 Siemens

Alternatywny kod produktu: 3RS70202ET00

Opis i Kluczowe Cechy

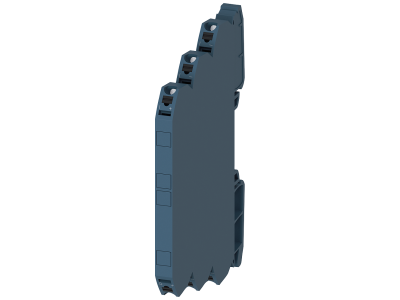

Konwerter sygnałów SIRIUS 3RS7020-2ET00 firmy Siemens to pasywny, 1-kanałowy odłącznik sygnału przeznaczony do separacji elektrycznej standardowych sygnałów analogowych 4-20 mA. Urządzenie zapobiega wzajemnym zakłóceniom pomiędzy kanałami analogowymi, zapewniając czystą transmisję w układach sterowania. Dzięki wąskiej, kompaktowej konstrukcji idealnie sprawdza się w płaskich skrzynkach rozdzielczych i szafach sterowniczych o ograniczonej przestrzeni.

• Separacja elektryczna: zapobiega przenikaniu zakłóceń pomiędzy czujnikami a sterownikiem, co zwiększa niezawodność pomiarów i stabilność procesów.
• Pasywny tryb pracy (odłącznik bierny): nie wymaga zewnętrznego zasilania – redukuje koszty instalacji i upraszcza okablowanie w obwodach 4-20 mA.
• Wąska, kompaktowa budowa: oszczędza miejsce na szynie montażowej TH35, umożliwiając gęstsze zagęszczenie aparatury w szafie sterowniczej.
• Nowoczesny design w kolorze szarym tytanowym: spójny wygląd z pozostałymi urządzeniami serii SIRIUS, co podnosi estetykę i czytelność rozdzielnicy.
• Łatwa identyfikacja i logistyka: przejrzysta gama urządzeń 3RS70 upraszcza magazynowanie i kompletację zamówień.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami. Producent nie podał konkretnych numerów norm w dostarczonej dokumentacji.

Zastosowanie

Konwerter sygnałów 3RS7020-2ET00 znajduje zastosowanie wszędzie tam, gdzie konieczna jest galwaniczna separacja torów analogowych 4-20 mA w celu eliminacji pętli mas i zakłóceń przemysłowych.

• Separacja sygnału pomiędzy czujnikami (np. przetworniki ciśnienia, temperatury) a sterownikami PLC.
• Ochrona torów analogowych w automatyce budynkowej, zwłaszcza przy różnych potencjałach mas.
• Przekazywanie sygnałów 4-20 mA w układach sterowania napędami, zaworami i siłownikami.
• Zastosowania w szafach sterowniczych o ograniczonej przestrzeni, gdzie kompaktowa budowa ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Konwerter montowany jest na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Należy dobrać przekrój przewodów sygnałowych do prądu pętli (maks. 4-20 mA) oraz przestrzegać momentów dokręcania zacisków zgodnie z dokumentacją producenta. Upewnij się, że wszystkie połączenia są wykonane prawidłowo i nie ma zwarć.

FAQ

• Czy konwerter wymaga zasilania zewnętrznego? Nie, jest to odłącznik bierny (pasywny), który nie potrzebuje dodatkowego napięcia do separacji sygnału 4-20 mA. Działa wyłącznie na energii płynącej w pętli prądowej.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości dla tego modelu. Urządzenie przeznaczone jest do montażu wewnątrz szaf sterowniczych lub rozdzielnic, gdzie standardowo zapewniony jest stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy pow. 12 mm).
• Jaka jest szerokość modułu? Dokumentacja producenta nie zawiera dokładnej szerokości w milimetrach. Z opisu wynika, że urządzenie ma wąską, kompaktową konstrukcję, która oszczędza miejsce na szynie DIN – zalecamy sprawdzenie rzeczywistego wymiaru w kartach katalogowych Siemens lub bezpośredni pomiar.
