Opis i Kluczowe Cechy

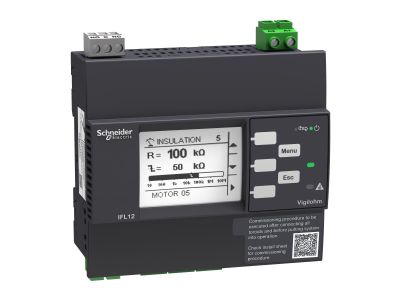

Lokalizator doziemień IMDIFL12MC (rodzina Vigilohm) przeznaczony jest do monitorowania nieuziemionych sieci IT na poziomie linii zasilania. Urządzenie obsługuje 12 kanałów pomiarowych, pracuje w obwodach AC, DC oraz AC/DC do 1000 V (z adapterem napięcia IFL12VA1T) i mierzy rezystancję izolacji w zakresie od 100 Ω do 250 kΩ oraz pojemność upływową od 1 do 15 µF dla każdego pola. Automatyczny test izolacji uruchamiany co 5 godzin oraz na żądanie zapewnia ciągłą kontrolę stanu instalacji, a w przypadku spadku rezystancji poniżej ustawionego progu generowany jest alarm przez przekaźnik wyjściowy IFL, interfejs HMI oraz port komunikacyjny.

• 12 niezależnych kanałów pomiarowych: umożliwia jednoczesne monitorowanie do dwunastu obwodów odbiorczych, co zwiększa skuteczność lokalizacji uszkodzeń izolacji bez konieczności stosowania dodatkowych urządzeń peryferyjnych.
• Zakres pomiaru rezystancji izolacji 100 Ω – 250 kΩ: wykrywa zarówno niskoomowe zwarcia, jak i pogarszającą się izolację, pozwalając na wczesną interwencję przed wystąpieniem awarii.
• Pomiar pojemności upływowej 1 – 15 µF: identyfikuje charakter obciążenia pojemnościowego, co jest kluczowe w sieciach z filtrami lub długimi kablami – ułatwia diagnostykę i dobór środków zaradczych.
• Automatyczny test co 5 godzin (i na żądanie): zapewnia cykliczną weryfikację stanu izolacji bez angażowania personelu, a możliwość ręcznego wywołania testu przyspiesza lokalizację usterki.
• Alarm przez przekaźnik IFL, HMI oraz port komunikacyjny: wielotorowa sygnalizacja (lokalna na wyświetlaczu, zdalna przez sieć komunikacyjną) umożliwia szybkie powiadomienie i integrację z systemami nadzoru.
• Szeroki zakres zasilania 110-440 V AC/DC ±15%: pozwala na podłączenie do różnych źródeł pomocniczych bez konieczności stosowania dodatkowych konwerterów, co upraszcza instalację.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z wymaganiami norm instalacyjnych i produktowych obowiązujących dla sieci nieuziemionych (IT). Posiada oznaczenie CE i przeznaczone jest do stosowania w systemach zasilania zgodnych z DIN VDE 0100 oraz europejskimi przepisami dotyczącymi ciągłości dostaw energii. Ze względu na specyfikę pomiarów izolacji zaleca się stosowanie wyłącznie z toroidami Vigilohm lub innymi kompatybilnymi, wskazanymi przez producenta.

Zastosowanie

Lokalizator doziemień IMDIFL12MC znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągłość zasilania i szybkie wykrywanie zwarć doziemnych w sieciach IT. Sprawdza się w obiektach, w których nieuziemiona sieć jest standardem ze względów bezpieczeństwa lub niezawodności.

• Monitorowanie 12 niezależnych linii zasilających w szpitalach, zakładach produkcyjnych i budynkach użyteczności publicznej z siecią IT.
• Lokalizacja uszkodzeń izolacji w instalacjach fotowoltaicznych, centrach danych oraz obiektach przemysłu chemicznego, gdzie przerwa w dostawie energii jest niedopuszczalna.
• Integracja z systemami automatyki budynkowej i zdalnego nadzoru (BMS/SCADA) poprzez port komunikacyjny – alarmy i dane pomiarowe dostępne w czasie rzeczywistym.
• Współpraca z seriami IM400, XM300 lub XM200 w ramach kompleksowego systemu Vigilohm – rozszerzenie możliwości monitorowania o dodatkowe kanały i funkcje.

Wskazówki Montażowe

Montaż i podłączenie lokalizatora IMDIFL12MC może wykonywać wyłącznie personel z uprawnieniami SEP (do 1 kV) po odłączeniu napięcia zasilania i upewnieniu się, że obwód jest bezpieczny. Urządzenie mocuje się na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przewody należy dobrać zgodnie z maksymalnym prądem obwodu pomocniczego i przekrojem zalecanym w dokumentacji producenta. Moment dokręcania zacisków – stosować się do instrukcji. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń, a konfigurację kanałów, progów alarmowych i rodzaju toroidu ustawić z poziomu panelu HMI lub portu komunikacyjnego. Nie używać adaptera napięcia IFL12VA1T poza zakresem znamionowym.

FAQ

• Czy urządzenie wymaga zewnętrznego adaptera napięcia? Tak, do pomiarów na poziomie napięcia sieciowego powyżej standardowego zakresu (do 1000 V AC/DC) konieczne jest zastosowanie adaptera IFL12VA1T. Bez niego lokalizator pracuje w zakresie niższym, określonym w dokumentacji technicznej.
• Jak często wykonywany jest automatyczny test izolacji? Domyślnie co 5 godzin. Test można również wywołać ręcznie z panelu HMI lub przez port komunikacyjny. Po każdym teście wyniki są dostępne do odczytu lokalnie i zdalnie.
• Jakie informacje wyświetla interfejs HMI w przypadku alarmu? Na wyświetlaczu pojawia się numer kanału, w którym rezystancja izolacji spadła poniżej progu, zmierzona wartość rezystancji oraz typ usterki. Jednocześnie aktywowany jest przekaźnik IFL i wysyłana jest wiadomość przez port komunikacyjny.
