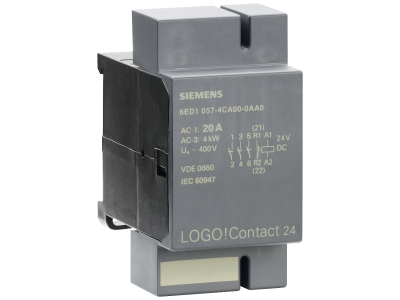

LOGO! Stycznik modułowy 20A,24 V DC, 3 NO styki + 1 NC | 6ED1057-4CA00-0AA0 Siemens

Alternatywny kod produktu: 6ED10574CA000AA0

Opis i Kluczowe Cechy

Moduł stycznikowy LOGO! Contact o symbolu 6ED1057-4CA00-0AA0 to wyspecjalizowany element do bezpośredniego przełączania obciążeń w systemach sterowania LOGO! firmy Siemens. Zasilany napięciem 24 V DC, wyposażony w 3 styki normalnie otwarte (NO) oraz 1 styk normalnie zamknięty (NC). Umożliwia bezpieczne załączanie obciążeń rezystancyjnych do 20 A oraz napędów elektrycznych o mocy do 4 kW – gwarantując stabilną pracę bez ryzyka przeciążenia styków.

• Napięcie zasilania cewki DC 24 V: kompatybilność z niskonapięciowymi systemami sterowania oraz zasilaczami przemysłowymi – łatwe wpięcie w istniejącą instalację automatyki.
• 3 styki normalnie otwarte (NO) + 1 styk normalnie zamknięty (NC): elastyczna konfiguracja torów – NO do załączania odbiorników, NC do sygnalizacji awarii lub zabezpieczeń – oszczędność miejsca w rozdzielnicy.
• Prąd przełączania obciążeń rezystancyjnych do 20 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, idealny do grzałek, pieców czy opraw oświetleniowych.
• Moc załączania napędów do 4 kW: możliwość bezpośredniego sterowania małymi silnikami, wentylatorami czy pompami – bez konieczności stosowania dodatkowego stycznika.
• Przeznaczony do systemu LOGO!: dedykowana konstrukcja ułatwia montaż w blokach funkcyjnych sterowników LOGO! – szybkie okablowanie i integracja z istniejącą logiką.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Wszelkie prace instalacyjne oraz eksploatacyjne należy wykonywać zgodnie z obowiązującymi przepisami i normami branżowymi.

Zastosowanie

Moduł stycznikowy LOGO! Contact sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie odbiorników przy napięciu 24 V DC – w przemyśle, budownictwie oraz w systemach automatyki budynkowej. Oto typowe scenariusze użycia:

• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece elektryczne) w szafach sterowniczych.
• Bezpośrednie załączanie napędów elektrycznych (wentylatory, pompy, małe silniki) do 4 kW.
• Generowanie impulsów sterujących dla przekaźników, styczników lub wejść PLC w sieci 24 V DC.
• Sygnalizacja stanu pracy układu za pomocą styku NC (np. alarm braku zasilania).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy module mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przystosowane jest do mocowania na szynie TH35 (DIN) zgodnie z dok. producenta. Przewody należy dobierać do prądu znamionowego obciążenia i odpowiednio zacisnąć z momentem dokręcania określonym w instrukcji. Przed pierwszym uruchomieniem sprawdzić polaryzację napięcia zasilania cewki.

FAQ

• Czy moduł ma podświetlenie lub diodę LED sygnalizującą załączenie? W dostępnej specyfikacji nie podano informacji o podświetleniu. Typowo moduły LOGO! Contact nie są wyposażone w diody LED – stan pracy można określić na podstawie odbiornika.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie deklaruje w kartach danych konkretnego stopnia ochrony. Moduł przeznaczony jest do montażu w rozdzielnicach lub szafach sterowniczych, gdzie typowy stopień ochrony wynikający z obudowy wynosi IP20.
• Czy styki NC mogą być używane jako bezpieczeństwo (np. w obwodzie stopu awaryjnego)? Styk normalnie zamknięty (NC) przewodzi w stanie spoczynkowym – można go zastosować w obwodzie sygnalizacji lub odcięcia zasilania, jednak w krytycznych aplikacjach bezpieczeństwa zawsze należy stosować dedykowane, certyfikowane elementy zgodne z normami bezpieczeństwa.
