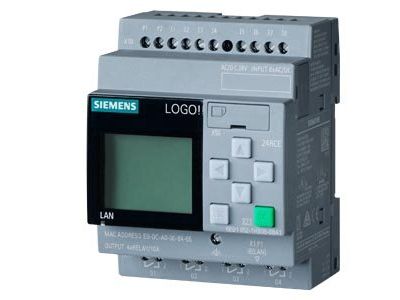

LOGO! 24RCE Moduł logiczny, zasilacz wyświetlacza / I/O: 24 V AC/24 V DC/przekaźnik, 8 DI/4 DO | 6ED1052-1HB08-0BA2 Siemens

Opis i Kluczowe Cechy

Moduł logiczny LOGO! 24RCE to kompaktowy sterownik programowalny o szerokości 72 mm, wyposażony w zasilanie 24 V AC/DC, 8 cyfrowych wejść i 4 przekaźnikowe wyjścia. Posiada pamięć 400 bloków logicznych oraz zintegrowany interfejs Ethernet, co umożliwia komunikację z innymi modułami LOGO! lub systemami SIMATIC S7. Wbudowany serwer WWW pozwala na monitorowanie i sterowanie podłączonymi obwodami bez konieczności stosowania dodatkowych narzędzi programowych.

• Zasilanie 24 V AC/DC i wyjścia przekaźnikowe: Zapewnia elastyczność w zasilaniu i sterowaniu obwodami o napięciu do 250 V AC/30 V DC przy prądzie 10 A – odpowiedni do szerokiej gamy zastosowań przemysłowych.
• 8 wejść cyfrowych i 4 wyjścia przekaźnikowe: Umożliwia podłączenie czujników, przycisków oraz sterowanie odbiornikami o większym poborze prądu.
• Pamięć 400 bloków logicznych: Wystarczająca pojemność do realizacji nawet złożonych algorytmów sterowania.
• Interfejs Ethernet i zintegrowany serwer WWW: Umożliwia zdalne monitorowanie, sterowanie i konfigurowanie urządzenia oraz tworzenie własnych stron WWW bez znajomości HTML.
• Rozszerzalność modułowa: Możliwość rozbudowy do 24 wejść cyfrowych, 20 wyjść cyfrowych, 8 wejść analogowych i 8 wyjść analogowych za pomocą dodatkowych modułów.

Zgodność z Normami

Moduł LOGO! 24RCE spełnia wymagania norm europejskich i posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla urządzeń automatyki przemysłowej.

Zastosowanie

Moduł logiczny LOGO! 24RCE dedykowany jest do zastosowań w automatyce budynkowej, instalacjach przemysłowych oraz systemach zarządzania energią, gdzie wymagane jest elastyczne sterowanie i monitorowanie procesów.

• Sterowanie oświetleniem, roletami i systemami wentylacji w budynkach inteligentnych.
• Automatyzacja procesów przemysłowych, takich jak sterowanie maszynami, pompami czy taśmociągami.
• Monitorowanie i sterowanie instalacjami OZE (np. panele fotowoltaiczne, pompy ciepła).
• Zdalne zarządzanie obwodami w systemach alarmowych i kontroli dostępu.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować w szynie DIN 35 mm, zachowując odpowiednią przestrzeń wentylacyjną. Podłączenie zasilania i sygnałów wejściowych/ wyjściowych musi odbywać się zgodnie z dokumentacją techniczną, z uwzględnieniem polaryzacji i napięć roboczych. Po montażu należy przeprowadzić testy funkcjonalne i skonfigurować program sterujący w środowisku LOGO! Soft Comfort V8.4 lub nowszym.

FAQ

• Czy moduł LOGO! 24RCE obsługuje komunikację MQTT? Tak – wszystkie jednostki LOGO! 8 wyposażone są w zintegrowaną obsługę protokołu MQTT, co umożliwia integrację z systemami IoT i chmurą.
• Jaka jest maksymalna liczba modułów LOGO! możliwych do połączenia przez Ethernet? Komunikacja Ethernet pozwala na połączenie do 9 modułów LOGO! 8 lub systemów SIMATIC S7.
• Czy moduł można rozbudować o dodatkowe wejścia/wyjścia analogowe? Tak – za pomocą dedykowanych modułów rozszerzających możliwa jest rozbudowa do 8 wejść analogowych i 8 wyjść analogowych.
