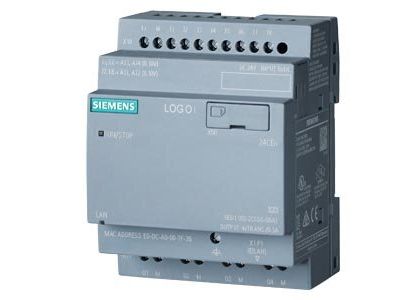

Moduł logiczny z wyświetlaczem PS/I/O 24 V/24 V/24 V trans., 8 DI (4 AI)/4, LOGO! 24CEo | 6ED1052-2CC08-0BA2 Siemens

Opis i Kluczowe Cechy

Moduł logiczny PS/I/O 24 V/24 V/24 V trans. z 8 wejściami cyfrowymi (4 analogowymi) i 4 wyjściami cyfrowymi LOGO! 24CEo to zaawansowany sterownik programowalny przeznaczony do zastosowań w automatyce przemysłowej i budynkowej. Wyposażony w zasilanie 24 V i interfejs Ethernet z zintegrowanym serwerem WWW, umożliwia zdalne monitorowanie, sterowanie i konfigurowanie systemów poprzez sieć LAN lub Internet. Kompatybilny z kartami microSD, pozwala na zapis danych pomiarowych i tworzenie własnych stron internetowych bez znajomości HTML.

• 8 wejść cyfrowych (4 analogowe): Pozwalają na podłączenie czujników, przycisków i sygnałów binarnych, w tym sygnałów analogowych w zakresie 0-10 V/DC.
• 4 wyjścia cyfrowe: Sterowanie przekaźnikami, stycznikami lub innymi odbiornikami o maksymalnym obciążeniu 24 V DC.
• Zasilanie 24 V DC: Zapewnia stabilną pracę w standardowych systemach automatyki o niskim napięciu.
• Interfejs Ethernet z serwerem WWW: Umożliwia zdalne monitorowanie i sterowanie poprzez sieć, a także tworzenie własnych stron WWW dla potrzeb wizualizacji procesów.
• Zapis danych i rejestrator: Funkcja logowania danych na karcie microSD pozwala na archiwizację pomiarów i zdarzeń dla potrzeb analizy i raportowania.
• Modułowość i rozbudowa: Możliwość rozszerzania systemu o dodatkowe moduły wejść/wyjść lub moduły komunikacyjne (np. GSM, KNX), co zwiększa elastyczność zastosowań.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych, posiada certyfikację CE. Projektowany zgodnie z normami przemysłowymi w zakresie kompatybilności elektromagnetycznej (EMC) i odporności na zakłócenia.

Zastosowanie

Moduł logiczny LOGO! 24CEo znajduje zastosowanie w systemach automatyki przemysłowej, budynkowej oraz w prostych układach sterowania maszyn. Jego wszechstronność i możliwość rozbudowy czynią go idealnym rozwiązaniem dla instalacji wymagających elastycznego sterowania.

• Sterowanie oświetleniem, roletami i klimatyzacją w budynkach inteligentnych (systemy KNX przez moduły dodatkowe).
• Automatyzacja procesów przemysłowych – sterowanie maszynami, taśmociągami, wentylacją.
• Systemy alarmowe i monitoringu – integracja z czujnikami ruchu, otwarcia drzwi czy zalania.
• Zdalne sterowanie i monitoring poprzez Internet – przeglądanie statusu wejść/wyjść, modyfikacja programów z dowolnego miejsca.
• Rejestracja danych procesowych – archiwizacja pomiarów z czujników analogowych i cyfrowych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w suchym i dobrze wentylowanym środowisku. Moduł należy zamocować na szynie DIN o szerokości 35 mm, zachowując odpowiednią przestrzeń dla kabli i wentylacji. Podłączenie zasilania 24 V DC powinno być wykonane przewodami o odpowiednim przekroju, z zachowaniem polaryzacji. Przed podłączeniem wejść/wyjść należy upewnić się, że sygnały są kompatybilne z parametrami modułu. Po uruchomieniu należy przeprowadzić testy funkcjonalne i w razie potrzeby skonfigurować parametry sieci Ethernet.

FAQ

• Czy moduł obsługuje połączenia GSM/GPS? Tak, poprzez dodatkowe moduły komunikacyjne możliwe jest zintegrowanie z systemami GSM lub GPS.
• Jaka jest maksymalna liczba modułów, które można rozbudować? System może być rozbudowany do maksymalnie 24 wejść cyfrowych, 20 wyjść cyfrowych, 8 wejść analogowych i 8 wyjść analogowych.
• Czy moduł można programować zdalnie? Tak, dzięki zintegrowanemu serwerowi WWW i możliwości połączenia z chmurą, konfiguracja i monitorowanie są możliwe z poziomu przeglądarki internetowej.
