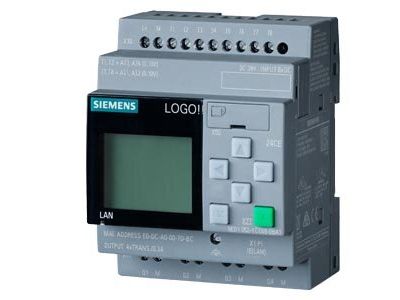

LOGO! 24CE Moduł logiczny, zasilacz wyświetlacza / I/O: 24 V/24 V/24 V trans., 8 DI (4 AI)/4 DO | 6ED1052-1CC08-0BA2 Siemens

Opis i Kluczowe Cechy

Moduł logiczny LOGO! 24CE to inteligentne urządzenie sterujące o szerokich możliwościach konfiguracji, zaprojektowane do zastosowań w automatyce budynkowej, przemysłowej oraz systemach kontroli procesów. Posiada zintegrowane zasilanie 24V, 8 wejść cyfrowych (w tym 4 analogowe), 4 wyjścia cyfrowe oraz wbudowany serwer Ethernet z obsługą protokołu MQTT. Dzięki 400 blokom pamięci programowalnej umożliwia tworzenie złożonych algorytmów sterowania. Kompaktowa obudowa o szerokości 72 mm pozwala na montaż w standardowych szafach sterowniczych.

• Zasilanie 24V DC: Kompatybilny z powszechnie stosowanymi napięciami w układach automatyki, zapewnia stabilną pracę modułu i podłączonych czujników.
• 8 wejść cyfrowych (4 analogowe): Pozwala na podłączenie zarówno sygnałów binarnych (np. czujników stanu), jak i pomiarów analogowych (0-10V, 4-20mA) do bardziej zaawansowanych aplikacji.
• 4 wyjścia cyfrowe (tranzystorowe):
Przełączanie obciążeń do 10A, idealne do sterowania stycznikami, zaworami elektromagnetycznymi lub sygnalizacją świetlną.
• Serwer web Ethernet z pamięcią 400 bloków: Umożliwia zdalne monitorowanie i sterowanie poprzez przeglądarkę internetową, rejestrowanie danych oraz tworzenie własnych stron WWW bez znajomości HTML.
• Modułowo rozszerzalny: Możliwość rozbudowy do 24 wejść cyfrowych, 20 wyjść cyfrowych (w tym 8 analogowych) w zależności od potrzeb aplikacji.

Zgodność z Normami

Moduł LOGO! 24CE spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych, kompatybilności elektromagnetycznej (EMC) oraz dyrektyw niskonapięciowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi standardami przemysłowymi.

Zastosowanie

Moduł logiczny LOGO! 24CE znajduje zastosowanie w szerokim zakresie aplikacji wymagających elastycznego sterowania, rejestracji danych oraz zdalnego nadzoru.

• Automatyka budynkowa: sterowanie oświetleniem, klimatyzacją, wentylacją oraz systemami alarmowymi.
• Przemysłowe systemy kontroli: monitorowanie parametrów maszyn, sterowanie procesami technologicznymi i sygnalizacja stanów awaryjnych.
• Instalacje wodno-kanalizacyjne: sterowanie pompami, zaworami i układami dozowania środków chemicznych.
• Systemy zarządzania energią: optymalizacja zużycia energii poprzez programowalne algorytmy sterujące.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na standardowej szynie DIN (72 mm) w suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła i zakłóceń elektromagnetycznych. Podłączenie zasilania 24V DC musi być wykonane zgodnie z polaryzacją, a obciążenia na wyjściach nie powinny przekraczać maksymalnego prądu 10A. Przed uruchomieniem należy przeprowadzić testy funkcjonalne z użyciem oprogramowania LOGO! Soft Comfort V8.4 lub nowszego.

FAQ

• Czy moduł LOGO! 24CE obsługuje protokoły MQTT i KNX? Tak, posiada zintegrowany interfejs Ethernet z obsługą protokołu MQTT. Komunikacja z systemami KNX wymaga dodatkowych modułów rozszerzających.
• Jaki jest maksymalny pobór mocy przez moduł? Dokładna wartość nie została podana w danych produktu. Sprawdź specyfikację techniczną na stronie producenta lub w dokumentacji dołączonej do urządzenia.
• Czy istnieje możliwość zdalnego sterowania modułem? Tak, dzięki zintegrowanemu serwerowi web Ethernet możliwe jest monitorowanie i sterowanie modułem poprzez przeglądarkę internetową lub aplikację mobilną. Wymaga to podłączenia do sieci LAN/WLAN.
