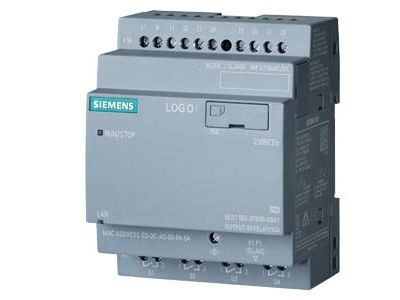

LOGO! 230RCEO Moduł logiczny, zasilacz /I/O: 115 V/230 V/przekaźnik, 8 DI/4DO bez wyświetlacza | 6ED1052-2FB08-0BA2 Siemens

Opis i Kluczowe Cechy

Moduł logiczny LOGO!230RCEo to kompaktowe urządzenie o szerokości 72 mm, łączące funkcję zasilacza (115V/230V), 8 wejść cyfrowych oraz 4 wyjść przekaźnikowych. Posiada pamięć 400 bloków do tworzenia programów logicznych i jest modułowo rozszerzalny za pomocą dodatkowych modułów. Wyposażony w interfejs Ethernet z wbudowanym serwerem WWW oraz obsługą kart microSD (wymagana wersja LOGO! Soft Comfort V8.4+) umożliwia zdalne sterowanie i monitorowanie obwodów przez sieć lokalną lub Internet.

• 8 wejść cyfrowych (DI) i 4 wyjścia przekaźnikowe (DO): Umożliwiają sterowanie i monitorowanie obwodów elektrycznych z zasilaniem 115V/230V, dostarczając 10A prądu na wyjściu.
• Pamięć 400 bloków: Pozwala na tworzenie złożonych programów logicznych z funkcjami takimi jak przekaźnik impulsowy, timer schodowy, automatyczny włącznik/wyłącznik, a także kombinacje tych funkcji.
• Interfejs Ethernet z serwerem WWW: Umożliwia integrację z systemami SIMATIC S7 i innymi modułami LOGO!8, zdalne sterowanie oraz tworzenie użytkownika stron internetowych do monitorowania i kontroli obciążeń.
• Obsługa kart microSD: Umożliwia archiwizację programów, aktualizację oprogramowania oraz uruchamianie projektów z poziomu LOGO! Soft Comfort V8.4+. Starsze projekty są kompatybilne z nowszymi wersjami.
• Modułowa rozszerzalność: Możliwość rozbudowy do 24 wejść cyfrowych, 20 wyjść cyfrowych, 8 wejść analogowych i 8 wyjść analogowych za pomocą dodatkowych modułów rozszerzeń.

Zgodność z Normami

Moduł LOGO!230RCEo spełnia wymogi norm europejskich dotyczących urządzeń elektronicznych niskiego napięcia, w tym dyrektywy LVD 2014/35/EU i EMC 2014/30/EU. Posiada oznaczenie CE i jest zgodny z normami przemysłowymi dotyczącymi kompatybilności elektromagnetycznej.

Zastosowanie

Moduł logiczny LOGO!230RCEo znajduje zastosowanie w systemach automatyki budynkowej, przemysłowej oraz w instalacjach wymagających prostego sterowania logicznego. Dzięki kompaktowej budowie i wszechstronnym funkcjom jest idealnym rozwiązaniem do małych i średnich aplikacji.

• Sterowanie oświetleniem i klimatyzacją w budynkach biurowych lub mieszkalnych.
• Automatyzacja procesów przemysłowych, takich jak sterowanie maszynami, sygnalizacja stanów awaryjnych lub regulacja parametrów technologicznych.
• Zdalne monitorowanie i sterowanie obwodami elektrycznymi poprzez sieć Ethernet i Internet.
• Tworzenie prostych układów logicznych zintegrowanych z istniejącymi systemami automatyki (np. SIMATIC S7).

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy zamontować w szafie sterowniczej lub na szynie DIN, zachowując odpowiednie odstępy wentylacyjne. Podłączenie zasilania i sygnałów wejściowych/wyjściowych musi odbywać się przy odłączonym napięciu. Przed uruchomieniem należy przeprowadzić testy funkcjonalne programu logicznego. W przypadku rozszerzeń modułowych, należy je podłączać zgodnie z dokumentacją techniczną.

FAQ

• Czy moduł LOGO!230RCEo wymaga zewnętrznego zasilacza? Nie – moduł posiada wbudowany zasilacz obsługujący napięcia 115V i 230V, co eliminuje potrzebę stosowania dodatkowego zasilacza.
• Jaką maksymalną liczbę bloków pamięci obsługuje moduł? Moduł posiada 400 bloków pamięci, co pozwala na tworzenie złożonych programów logicznych. Możliwość rozszerzenia pamięci nie została określona w danych.
• Czy moduł obsługuje komunikację bezprzewodową? Standardowo wyposażony jest w interfejs Ethernet. Komunikacja GSM/GPS oraz integracja z systemem KNX wymaga dodatkowych modułów rozszerzeń.
