Listwa zaciskowas 8x4+2x25 mm N, AT&U/Combiline CA, ZK82B | 2CPX062752R9999 ABB

Alternatywny kod produktu: 2CPX062752R9999

Opis i Kluczowe Cechy

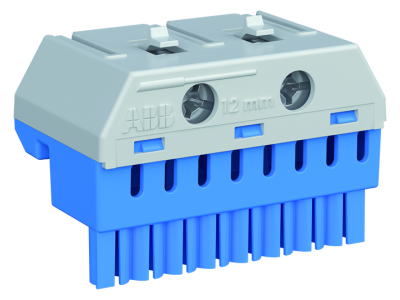

Listwa zaciskowa ZK82B (symbol 2CPX062752R9999) w kolorze niebieskim N to szybkozłączka wtykowa o kodowaniu kolorystycznym, przeznaczona do montażu na nośniku wtykowym. Wyposażona w 8 zacisków sprężynowych 1,5–4 mm² (kolor niebieski) i 2 zaciski śrubowe 2,5–25 mm², umożliwia elastyczne łączenie wielu obwodów. Wymiary 32×49×31 mm gwarantują kompaktowe rozwiązanie w szafach sterowniczych i rozdzielnicach. Montaż bez użycia narzędzi za pomocą systemu zatrzaskowego przyspiesza prace instalacyjne.

• Szybkozłączka wtykowa z kodowaniem kolorystycznym: Niebieski kolor (N) ułatwia identyfikację i montaż, minimalizując ryzyko błędów w okablowaniu.
• 8 zacisków sprężynowych 1,5–4 mm² + 2 zaciski śrubowe 2,5–25 mm²: Uniwersalne rozwiązanie do łączenia przewodów o różnych przekrojach – szybkie, pewne i wymienne.
• Montaż bez narzędzi: System zatrzaskowy pozwala na błyskawiczne mocowanie na nośniku wtykowym, skracając czas instalacji.
• Wymiary 32×49×31 mm: Kompaktowa konstrukcja idealna do gęstych układów w szafach sterowniczych.
• Oznaczanie punktów zaciskowych: Wstępnie zadrukowane, samoprzylepne paski numeryczne (DIN VDE 0603-1) ułatwiają identyfikację obwodów i późniejszą konserwację.

Zgodność z Normami

Listwa zaciskowa spełnia wymagania normy DIN VDE 0603 część 1 dotyczącej szybkozłączek wtykowych i jest zgodna z dyrektywami unijnymi. Posiada oznakowanie CE.

Zastosowanie

Listwa ZK82B przeznaczona jest do montażu w rozdzielnicach, szafach sterowniczych i aparaturze modułowej, gdzie wymagana jest elastyczna i szybka instalacja wielu obwodów.

• Montaż w szafach sterowniczych – kompaktowe wymiary i system zatrzaskowy ułatwiają organizację okablowania.
• Łączenie przewodów o różnych przekrojach w rozdzielnicach niskiego napięcia – zaciski sprężynowe i śrubowe zapewniają pewne połączenia.
• Identyfikacja obwodów poprzez numerację punktów zaciskowych – zgodnie z normą DIN VDE 0603-1, ułatwiająca późniejsze przeglądy i konserwację.
• Zastosowanie w maszynach przemysłowych i instalacjach automatyki – elastyczny system zacisków umożliwia rozbudowę układu.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Zaleca się montaż na odłączonym napięciu. Listwę należy wsunąć na nośnik wtykowy, docisnąć do oporu w systemie zatrzaskowym, a następnie podłączyć przewody zgodnie z oznaczeniami: niebieskie zaciski sprężynowe (1,5–4 mm²) i srebrzyste zaciski śrubowe (2,5–25 mm²). Dokręcenie zacisków śrubowych należy wykonać z odpowiednim momentem (sprawdzić w dokumentacji producenta). Unikać nadmiernego zginania przewodów w pobliżu punktów zaciskowych.

FAQ

• Czy listwa ZK82B wymaga użycia narzędzi podczas montażu? Nie – system zatrzaskowy umożliwia montaż bez narzędzi. Do dokręcenia zacisków śrubowych (2,5–25 mm²) wymagany jest odpowiedni klucz.
• Jakie przewody można podłączyć do zacisków sprężynowych? Zaciski sprężynowe 1,5–4 mm² są dedykowane dla przewodów miedzianych o przekroju do 4 mm². Zakres średnic nie został dokładnie określony w danych – zaleca się weryfikację przed montażem.
• Czy listwa posiada ochronę przeciwporażeniową? Tak – konstrukcja listwy zgodna z normą DIN VDE 0603-1 zapewnia ochronę przed dotykiem bezpośrednim i pośrednim w układzie zamkniętym.
