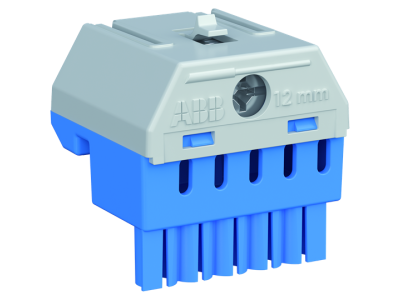

Listwa zaciskowas 5x4+1x25 mm N, AT&U/Combiline CA, ZK51B | 2CPX062751R9999 ABB

Alternatywny kod produktu: 2CPX062751R9999

Opis i Kluczowe Cechy

Listwa zaciskowa N (symbol 2CPX062751R9999) to zaawansowane rozwiązanie dla profesjonalnych instalacji elektrycznych, zaprojektowane do montażu na nośniku wtykowym. Charakteryzuje się elastycznym systemem zacisków z wyraźnym kodowaniem kolorami (niebieski) oraz dwoma technologiami połączeń: sprężynową dla obwodów 1,5–4 mm² i śrubową dla przewodów 2,5–25 mm². Rozmiar 32x32x31 mm zapewnia kompaktową budowę, a wstępnie zadrukowane paski numeryczne ułatwiają identyfikację punktów zaciskowych.

• Technologia zacisku sprężynowego (5x 1,5–4 mm²): Szybkie, niezawodne połączenia bez użycia narzędzi – redukuje czas montażu i eliminuje ryzyko niedokręcenia.
• Technologia połączeń śrubowych (1x 2,5–25 mm²): Przeznaczona do grubych przewodów, zapewnia trwałe i bezpieczne połączenia, nawet przy dużych obciążeniach prądowych.
• Kodowanie kolorem niebieskim: Precyzyjna identyfikacja typu listwy i uproszczenie procesu montażu w systemach o wielu obwodach.
• Wymiary 32x32x31 mm: Kompaktowa konstrukcja idealna do gęstych instalacji w rozdzielnicach i szafach sterowniczych.
• Zadrukowane paski numeryczne: Umożliwiają szybkie i czytelne oznakowanie punktów zaciskowych zgodnie z normą DIN VDE 0603 część 1, ułatwiając późniejszą konserwację.

Zgodność z Normami

Listwa spełnia wymagania normy DIN VDE 0603 część 1, która określa standardy dla zacisków szybkozłączkowych N. Produkt posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo i zgodność z dyrektywami unijnymi.

Zastosowanie

Listwa zaciskowa N 5x4+1x25 mm znajduje zastosowanie w profesjonalnych instalacjach elektrycznych wymagających niezawodnych i szybkich połączeń. Dzięki kompaktowym wymiarom i elastycznym technologiom zaciskowym sprawdza się w rozmaitych scenariuszach.

• Instalacje w rozdzielnicach i szafach sterowniczych – gdzie liczy się szybkość montażu i niezawodność połączeń.
• Systemy zasilania budynków – do łączenia przewodów o różnych przekrojach w jednym punkcie.
• Prace modernizacyjne i remontowe – ułatwia wymianę starych listew na nowoczesne rozwiązania sprężynowe.
• Projekty przemysłowe – gdzie wymagane są trwałe połączenia odporne na wibracje i duże obciążenia prądowe.

Wskazówki Montażowe

Montaż listwy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Listwę należy zamontować na nośniku wtykowym, a następnie wprowadzić przewody do odpowiednich zacisków: złącza sprężynowe dla przewodów 1,5–4 mm² (wciskanie w otwór) i złącza śrubowe dla przewodów 2,5–25 mm² (dokręcenie śrubą). Unikać nadmiernego zginania przewodów i zapewnić odpowiednią przestrzeń dla wentylacji. Przed podłączeniem zasilania należy sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy listwę można montować bez użycia narzędzi? Tak – technologia zacisku sprężynowego (5x 1,5–4 mm²) umożliwia montaż bez narzędzi, natomiast złącza śrubowe (1x 2,5–25 mm²) wymagają standardowego wkrętaka.
• Jaka jest maksymalna obciążalność prądowa listwy? Maksymalna obciążalność nie została określona w dostępnych danych. Wartości prądowe zależą od zastosowanych przewodów i warunków instalacyjnych – należy przestrzegać zaleceń normy DIN VDE 0603 część 1.
• Czy listwa jest kompatybilna z innymi systemami nośników wtykowych? Tak – listwa N (niebieska) jest standardem kompatybilnym z większością nośników wtykowych dostępnych na rynku, spełniając wymagania normy DIN VDE 0603 część 1.
