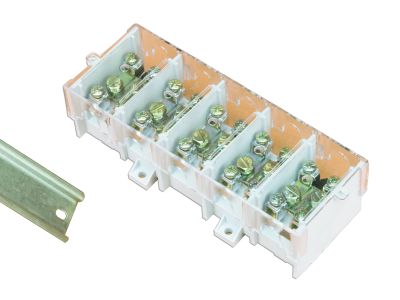

Listwa zaciskowa z osłoną LZ 5x35/16, montowana na szynie, 125A, IP20, biała | E.4102 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa z osłoną LZ 5x35/16 o numerze katalogowym E.4102 to zaawansowane rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym na poziomie 125A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych i budynkowych. Konstrukcja listwy obejmuje pięć torów prądowych, co umożliwia kompleksowe zarządzanie okablowaniem w układach wielofazowych.

• Wysoka obciążalność: Prąd znamionowy 125A gwarantuje stabilność pracy nawet przy dużym obciążeniu sieci.
• Wszechstronny zakres zacisków: Możliwość przyłączenia przewodów o przekroju od 16 mm² do 35 mm² zapewnia elastyczność podczas projektowania i modernizacji rozdzielnic.
• Stopień ochrony IP20: Zintegrowana osłona chroni przed przypadkowym dotykiem części pod napięciem, zwiększając bezpieczeństwo obsługi.
• Kompaktowe wymiary: Obudowa o wymiarach 190x52x73 mm pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szafy sterowniczej.
• Estetyka i trwałość: Wykonanie w kolorze białym z wysokiej jakości tworzywa odpornego na starzenie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Listwa spełnia wymagania dotyczące osprzętu łączeniowego niskiego napięcia, co potwierdza jej przydatność do użytku w profesjonalnych instalacjach elektrycznych. Zastosowane materiały izolacyjne posiadają odpowiednie atesty trudnopalności, co jest kluczowe dla zapewnienia ochrony przeciwpożarowej w obiektach przemysłowych.

Zastosowanie

Listwa LZ 5x35/16 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest pewny i bezpieczny rozdział energii elektrycznej. Jest idealnym rozwiązaniem dla:

• Głównych i pomocniczych rozdzielnic niskiego napięcia w budownictwie wielorodzinnym.
• Szaf sterowniczych w zakładach produkcyjnych, gdzie wymagane jest zasilanie maszyn o dużym poborze mocy.
• Systemów automatyki budynkowej jako punkt zbiorczy dla przewodów zasilających.
• Instalacji fotowoltaicznych i magazynów energii przy łączeniu sekcji prądowych.

Wskazówki Montażowe

Dla zapewnienia maksymalnej wydajności i bezpieczeństwa, podczas montażu listwy Pawbol E.4102 należy przestrzegać poniższych zaleceń:

• Uniwersalne mocowanie: Listwa umożliwia montaż zarówno na standardowej szynie montażowej DIN (TH35), jak i bezpośrednio do podłoża za pomocą wkrętów, co zwiększa możliwości adaptacyjne w różnych typach obudów.
• Przygotowanie przewodów: Przed umieszczeniem przewodu w zacisku należy upewnić się, że izolacja została zdjęta na odpowiedniej długości, a żyły (szczególnie w przypadku linek) są zabezpieczone tulejkami zaciskowymi.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków wynikającego ze zbyt małego docisku lub uszkodzenia gwintu przy zbyt silnym dokręceniu.
• Przestrzeń serwisowa: Zachowanie odpowiednich odstępów izolacyjnych między sąsiednimi aparatami ułatwia odprowadzanie ciepła i późniejsze prace konserwacyjne.

FAQ

1. Czy listwa nadaje się do łączenia przewodów typu linka?
Tak, listwa obsługuje przewody o przekroju do 35 mm², jednak w przypadku stosowania linek miedzianych zaleca się użycie odpowiednich tulejek kablowych dla zapewnienia trwałego i pewnego styku elektrycznego.

2. Czy osłona listwy jest demontowalna?
Tak, konstrukcja listwy LZ 5x35/16 przewiduje osłonę, która chroni zaciski, ale jednocześnie umożliwia dostęp do śrub montażowych po jej zdjęciu lub odchyleniu, co ułatwia prace instalacyjne.

3. Jaki jest stopień ochrony tego produktu?
Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.
