Listwa zaciskowa wtykowa PE 5x1,5-4mm2+1x25mm2 | 1SPE007715F9712 ABB

Alternatywny kod produktu: 1SPE007715F9712

Opis i Kluczowe Cechy

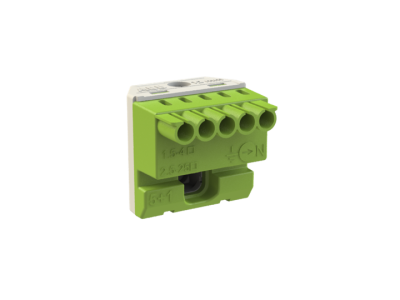

Listwa zaciskowa wtykowa PE 5x1,5-4mm²+1x25mm² (symbol 1SPE007715F9712, typ 41Z77) to modułowe złącze o prądzie znamionowym 63A, przeznaczone do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Wyposażona w 5 zacisków bezśrubowych 1,5-4mm² i 1 zacisk śrubowy 25mm², zapewnia szybki montaż i trwałe połączenie bez ryzyka poluzowania się zacisku.

• Prąd znamionowy 63A: Przeznaczona do obwodów o średnich i dużych obciążeniach, odpowiednia dla zasilania gniazd trójfazowych, silników i innych odbiorników wymagających wysokiej wytrzymałości prądowej.
• 5 zacisków bezśrubowych 1,5-4mm²: Szybki montaż poprzez wciśnięcie żyły – eliminuje potrzebę stosowania narzędzi i minimalizuje ryzyko błędnego połączenia.
• 1 zacisk śrubowy 25mm²: Umożliwia podłączenie grubych przewodów, np. zasilania głównego, z zachowaniem wysokiej niezawodności połączenia.
• Wtykowa konstrukcja modułowa: Ułatwia montaż i wymianę w rozdzielnicach, pozwala na elastyczne dostosowanie konfiguracji w zależności od potrzeb instalacji.
• Materiał izolacyjny PE (polietylen): Wysoka odporność na działanie czynników zewnętrznych, stabilność termiczna i właściwości izolacyjne gwarantujące bezpieczeństwo eksploatacji.

Zgodność z Normami

Listwa spełnia wymogi europejskich norm bezpieczeństwa dla listew zaciskowych (m.in. PN-EN 60998-2-1, PN-EN 60947-7-1) oraz posiada deklarację zgodności CE. Przeznaczona do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Listwa zaciskowa PE 5x1,5-4mm²+1x25mm² znajduje zastosowanie w rozdzielnicach, szafach sterowniczych i skrzynkach połączeniowych, gdzie wymagane jest szybkie, niezawodne i bezpieczne łączenie przewodów.

• Podłączenie obwodów gniazd trójfazowych w instalacjach przemysłowych i budynkach mieszkalnych.
• Łączenie przewodów zasilania głównego (grube przewody 25mm²) z obwodami odbiorczymi.
• Montaż w rozdzielnicach budynków użyteczności publicznej, biurowców i zakładów produkcyjnych.
• Wyposażenie maszyn i urządzeń przemysłowych wymagających szybkiego i pewnego podłączenia przewodów.

Wskazówki Montażowe

Montaż listwy należy przeprowadzić po całkowitym odłączeniu napięcia od instalacji. Zaciski bezśrubowe wymagają wciśnięcia żyły przewodu do momentu usłyszenia charakterystycznego kliknięcia – należy upewnić się, że połączenie jest pewne. Dla zacisku śrubowego 25mm² należy użyć odpowiedniego narzędzia, dokręcając z zalecanym momentem (szczegółowe wartości znajdują się w dokumentacji produktu). Listwa montowana jest w standardowych szynach DIN, co ułatwia jej integrację z innymi elementami rozdzielnicy. Po montażu zaleca się wizualne sprawdzenie poprawności ułożenia przewodów i dokręcenie zacisków.

FAQ

• Czy listwa jest kompatybilna z innymi modułami w rozdzielnicy? Tak, dzięki konstrukcji wtykowej i standardowym wymiarom montażowym listwa jest kompatybilna z większością listew i osprzętu modułowego dostępnego w ofercie.
• Jaki jest maksymalny prąd ciągły, jaki może obsłużyć listwa? Listwa jest zaprojektowana do pracy przy prądzie znamionowym 63A. Dla większych obciążeń zaleca się stosowanie listew o wyższych parametrach prądowych.
• Czy listwę można stosować w instalacjach zewnętrznych? Materiał PE zapewnia dobrą odporność na czynniki zewnętrzne, jednak listwa nie jest przeznaczona do bezpośredniego narażenia na wilgoć, deszcz lub promieniowanie UV. Do instalacji zewnętrznych należy stosować dedykowane osłony lub obudowy z odpowiednim stopniem ochrony IP.
