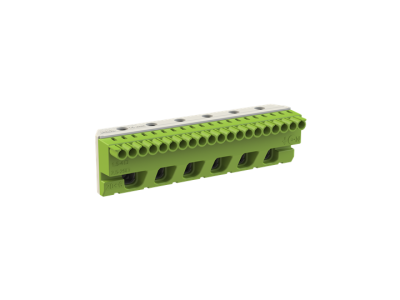

Listwa zaciskowa wtykowa PE 20x1,5-4mm2+6x25mm2 | 1SPE007715F9717 ABB

Alternatywny kod produktu: 1SPE007715F9717

Opis i Kluczowe Cechy

Listwa zaciskowa wtykowa PE 20x1,5-4mm²+6x25mm² (symbol 1SPE007715F9717) to uniwersalne rozwiązanie do szybkiego i pewnego łączenia przewodów w instalacjach elektrycznych. Łączy w sobie 20 zacisków bezśrubowych (1,5-4mm²) i 6 zacisków śrubowych (25mm²), co umożliwia elastyczne dopasowanie do różnych przekrojów przewodów. Maksymalny prąd 63A zapewnia kompatybilność z szerokim zakresem obwodów.

• 20 zacisków bezśrubowych (1,5-4mm²): Szybkie i niezawodne połączenia bez konieczności użycia narzędzi – oszczędza czas podczas montażu i modernizacji instalacji.
• 6 zacisków śrubowych (25mm²): Przeznaczone do grubszych przewodów, zapewniające mocniejsze i pewniejsze połączenie, szczególnie w obwodach mocy.
• Maksymalny prąd 63A: Odpowiednie do zasilania obwodów oświetleniowych, gniazd wtykowych i małych maszyn w instalacjach domowych oraz przemysłowych.
• Wtykowa konstrukcja: Umożliwia łatwe wpinanie i wyjmowanie listwy z rozdzielnicy, co ułatwia późniejsze modyfikacje instalacji.
• Materiał PE (polietylen): Wysoka odporność na korozję, działanie czynników chemicznych i temperatury, co gwarantuje długą żywotność.

Zgodność z Normami

Listwa spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej (m.in. PN-EN 60947-7-1). Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Listwa zaciskowa PE 20x1,5-4mm²+6x25mm² znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiego, pewnego i elastycznego łączenia przewodów o różnych przekrojach.

• Montaż i modernizacja rozdzielnic oraz szaf sterowniczych w budynkach mieszkalnych i użyteczności publicznej.
• Łączenie przewodów w instalacjach oświetleniowych, gniazd wtykowych oraz obwodów zasilających maszyny o średnim poborze mocy.
• Stosowanie w szafach sterowniczych maszyn przemysłowych, gdzie wymagana jest szybka wymiana kabli.
• Instalacje fotowoltaiczne – do łączenia przewodów DC o różnych przekrojach.

Wskazówki Montażowe

Montaż listwy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Listwę wpiąć w szynę DIN zgodnie z wymaganiami producenta (jeśli dotyczy). Zaciski bezśrubowe obsługiwać zgodnie z instrukcją: przewód wprowadzić do otworu do momentu zatrzaśnięcia się mechanizmu. W przypadku zacisków śrubowych, użyć odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną). Po montażu sprawdzić poprawność połączeń i stabilność mechaniczną listwy.

FAQ

• Czy listwa jest kompatybilna z szyną DIN 35mm? Tak, listwa jest przystosowana do montażu na standardowej szynie DIN 35mm.
• Jaki jest maksymalny prąd ciągły listwy? Maksymalny prąd ciągły wynosi 63A – odpowiedni do zasilania obwodów oświetleniowych i gniazd wtykowych.
• Czy listwa nadaje się do zastosowań zewnętrznych? Materiał PE zapewnia odporność na działanie czynników chemicznych, ale nie jest on odporny na promieniowanie UV ani wilgoć. Zalecane jest stosowanie w suchych, osłoniętych pomieszczeniach lub w obudowach o odpowiednim stopniu ochrony IP.
