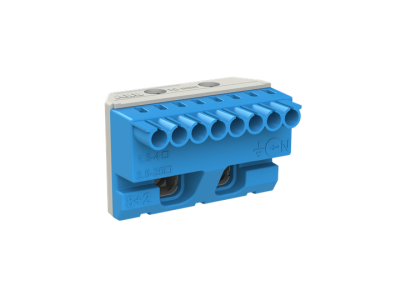

Listwa zaciskowa wtykowa N 8x1,5-4mm2+2x25mm2 | 1SPE007715F9703 ABB

Alternatywny kod produktu: 1SPE007715F9703

Opis i Kluczowe Cechy

Listwa zaciskowa wtykowa N 8x1,5-4mm²+2x25mm² (symbol 1SPE007715F9703) o prądzie znamionowym 63A to niezawodne rozwiązanie do szybkiego i bezpiecznego łączenia przewodów w instalacjach elektrycznych. Wyposażona w 8 torów bezśrubowych dla przewodów o przekroju 1,5-4mm² oraz 2 tory śrubowe dla grubych przewodów 25mm², umożliwia elastyczne zarządzanie okablowaniem zarówno w obwodach zasilających, jak i sterujących.

• Prąd znamionowy 63A: Zapewnia stabilne połączenie dla urządzeń o średnim poborze mocy, takich jak styczniki, przekaźniki czy obwody gniazdowe.
• 8 torów bezśrubowych 1,5-4mm²: Szybki montaż bez konieczności użycia narzędzi – wystarczy wcisnąć przewód, co skraca czas instalacji i eliminuje ryzyko niedokręcenia.
• 2 tory śrubowe 25mm²: Przeznaczone do grubych przewodów zasilających, zapewniają pewne i trwałe połączenie nawet przy dużych obciążeniach prądowych.
• Konstrukcja wtykowa (N): Ułatwia montaż i demontaż – listwa może być wkładana/wyjmowana bez ingerencji w okablowanie, co przyspiesza prace serwisowe.
• Uniwersalne zastosowanie: Idealna do rozdziału napięcia, łączenia obwodów sterowniczych oraz zasilania urządzeń w szafach rozdzielczych, maszynach przemysłowych i instalacjach budynkowych.

Zgodność z Normami

Listwa spełnia wymagania norm europejskich dotyczących aparatury modułowej niskiego napięcia (PN-EN 60947-7-1). Posiada deklarację zgodności CE, co potwierdza jej bezpieczeństwo i jakość wykonania.

Zastosowanie

Listwa zaciskowa N 8x1,5-4mm²+2x25mm² znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnego i szybkiego rozdzielenia obwodów.

• Rozdzielnice budynkowe – rozdział i łączenie obwodów zasilających oraz sterowniczych.
• Szafy rozdzielcze w instalacjach przemysłowych – zarządzanie okablowaniem maszyn i urządzeń.
• Instalacje oświetleniowe – pewne połączenia przewodów zasilających i sterujących.
• Systemy automatyki – łączenie obwodów sygnałowych i zasilających w sterownikach PLC.

Wskazówki Montażowe

Montaż listwy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Listwę wcisnąć w szynę DIN 35mm, a następnie podłączyć przewody: w torach bezśrubowych wystarczy wcisnąć żyłę, natomiast w torach śrubowych należy dokręcić śruby z odpowiednim momentem (zgodnie z dokumentacją). W przypadku stosowania grubych przewodów 25mm² upewnić się, że średnica kabla mieści się w zakresie otworu zacisku. Po montażu sprawdzić stabilność połączeń i brak zwarć.

FAQ

• Czy listwę można stosować w obwodach 230V/400V? Tak, listwa jest przystosowana do pracy w instalacjach niskiego napięcia do 400V (zależnie od norm lokalnych). Maksymalny prąd znamionowy wynosi 63A.
• Jakie są zalety torów bezśrubowych? Tory bezśrubowe eliminują ryzyko niedokręcenia, przyspieszają montaż i umożliwiają szybkie modyfikacje okablowania. Nie wymagają narzędzi, co zwiększa efektywność prac instalacyjnych.
• Czy listwę można stosować w środowiskach wilgotnych? Stopień ochrony nie został określony w danych. Zaleca się stosowanie w suchych i chronionych pomieszczeniach lub w obudowach z odpowiednim stopniem ochrony IP.
