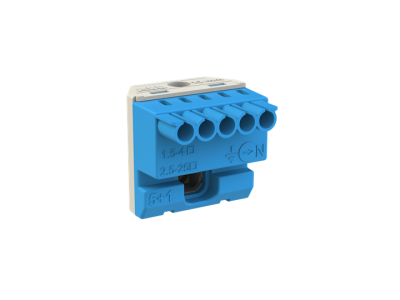

Listwa zaciskowa wtykowa N 5x1,5-4mm2+1x25mm2 | 1SPE007715F9702 ABB

Alternatywny kod produktu: 1SPE007715F9702

Opis i Kluczowe Cechy

Listwa zaciskowa wtykowa N (symbol 1SPE007715F9702) o maksymalnym prądzie 63A to wszechstronne rozwiązanie do szybkiego i pewnego łączenia przewodów w instalacjach elektrycznych. Wyposażona w 5 zacisków bezśrubowych na przewody 1,5–4mm² oraz 1 zacisk śrubowy na przewód 25mm², zapewnia elastyczność montażu w różnych aplikacjach.

• Maksymalny prąd 63A: Odpowiednia do zasilania obwodów o średnim i dużym obciążeniu, np. w rozdzielnicach budynków przemysłowych lub instalacjach siłowych.
• 5 zacisków bezśrubowych (1,5–4mm²): Szybkie i narzędziowe połączenia przewodów – redukuje czas montażu i eliminuje ryzyko niedokręcenia.
• 1 zacisk śrubowy (25mm²): Stabilne połączenie dla grubych przewodów zasilających, zapewniające niski rezystancję styku.
• Konstrukcja wtykowa: Umożliwia szybkie podłączanie i wymianę listwy bez konieczności demontażu całej instalacji.
• Wytrzymała obudowa: Odporna na wysokie temperatury i działanie łuku elektrycznego, co gwarantuje długą żywotność.

Zgodność z Normami

Listwa spełnia wymagania normy PN-EN 60998-2-1 dotyczącej niskonapięciowych urządzeń przyłączeniowych. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Listwa zaciskowa wtykowa N 5x1,5-4mm²+1x25mm² znajduje zastosowanie w instalacjach wymagających szybkich i pewnych połączeń przewodów o zróżnicowanych przekrojach.

• Rozdzielnice budynków przemysłowych i komercyjnych – łączenie obwodów siłowych i oświetleniowych.
• Instalacje maszyn i urządzeń przemysłowych – zasilanie silników, napędów i układów sterowania.
• Modernizacje instalacji elektrycznych – szybka wymiana starych listew na nowoczesne, bezśrubowe rozwiązania.
• Pomieszczenia techniczne i szafy sterownicze – elastyczne zarządzanie połączeniami.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody wprowadzić do odpowiednich otworów zaciskowych: cienkie (1,5–4mm²) do zacisków bezśrubowych, grubożyłowe (25mm²) do zacisku śrubowego. Dokręcić momentowo wg zaleceń producenta (dokumentacja techniczna). Upewnić się, że izolacja przewodów nie jest uszkodzona i nie wystaje poza obudowę. Po montażu sprawdzić rezystancję styku i stabilność połączeń.

FAQ

• Czy listwa nadaje się do przewodów aluminiowych? Tak – zaciski bezśrubowe i śrubowe obsługują przewody aluminiowe o przekrojach 1,5–4mm² oraz 25mm², pod warunkiem zastosowania odpowiednich końcówek kablowych.
• Jakie jest maksymalne napięcie robocze listwy? Listwa przeznaczona jest do instalacji niskiego napięcia do 1000V AC/DC, zgodnie z normą PN-EN 60998.
• Czy listwa jest odporna na wibracje? Konstrukcja listwy, w tym zaciski bezśrubowe, zapewnia stabilność połączeń nawet w warunkach podwyższonych drgań mechanicznych.
