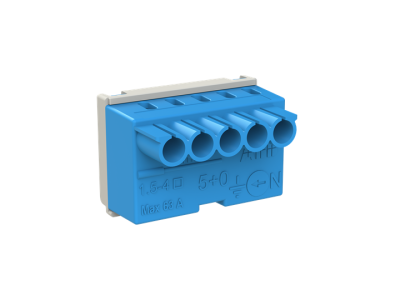

Listwa zaciskowa wtykowa N 5x1,5-4mm2 | 1SPE007715F9701 ABB

Alternatywny kod produktu: 1SPE007715F9701

Opis i Kluczowe Cechy

Listwa zaciskowa N wtykowa N 5x1,5-4mm² (symbol 1SPE007715F9701) to modułowe rozwiązanie do szybkiego i bezpiecznego łączenia przewodów w instalacjach elektrycznych. Wyposażona w 5 bezśrubowych zacisków na przewody 1,5–4mm² oraz 1 śrubowy zacisk na przewód 25mm², zapewnia elastyczność montażu i wysoką obciążalność prądową 63A. Przeznaczona do montażu na szynie DIN 35mm.

• Bezśrubowe zaciski 1,5–4mm²: Szybki montaż bez konieczności używania narzędzi – wystarczy wsunąć przewód, co skraca czas prac instalacyjnych.
• Śrubowy zacisk 25mm²: Umożliwia podłączenie grubych przewodów, co poszerza zakres zastosowań o obwody zasilające większe odbiorniki.
• Prąd znamionowy 63A: Wysoka obciążalność prądowa zapewnia bezpieczeństwo nawet przy długotrwałym obciążeniu instalacji.
• Montaż na szynie DIN 35mm: Kompatybilna z większością szaf rozdzielczych i aparatury modułowej, ułatwia organizację i wymianę elementów.
• Wtykowa konstrukcja N: Umożliwia szybkie łączenie i rozłączanie bez konieczności demontażu całej listwy – idealna do modyfikacji instalacji.

Zgodność z Normami

Listwa spełnia wymagania normy PN-EN 60947-7-1 dotyczącej listew zaciskowych niskonapięciowych oraz posiada deklarację zgodności CE. Przeznaczona do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Listwa zaciskowa N wtykowa N 5x1,5-4mm² znajduje szerokie zastosowanie w instalacjach elektrycznych zarówno przemysłowych, jak i budynkowych.

• Łączenie przewodów w szafach rozdzielczych i sterowniczych – szybki montaż i możliwość późniejszych modyfikacji.
• Instalacje oświetleniowe i gniazdkowe – elastyczne łączenie obwodów zasilających.
• Maszyny i urządzenia przemysłowe – pewne połączenia nawet przy dużych obciążeniach prądowych.
• Prace modernizacyjne i serwisowe – łatwa wymiana lub dodawanie nowych obwodów.

Wskazówki Montażowe

Montaż listwy powinien być wykonany przez osobę z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Listwę montować na szynie DIN 35mm, zaczynając od lewej strony. Przewody należy wprowadzić prostopadle do zacisków, a następnie zablokować w bezśrubowych gniazdach poprzez lekkie wciśnięcie. Dla przewodów grubych (25mm²) użyć śrubowego zacisku, dokręcając momentem zgodnym z dokumentacją producenta. Po montażu sprawdzić szczelność połączeń i brak luzów.

FAQ

• Czy listwa wymaga użycia narzędzi do montażu? Nie – bezśrubowe zaciski 1,5–4mm² nie wymagają narzędzi. Jedynie zacisk śrubowy 25mm² wymaga użycia wkrętaka.
• Jaka jest maksymalna obciążalność prądowa listwy? Listwa jest obciążalna prądowo do 63A, co pozwala na stosowanie w obwodach zasilających odbiorniki o średnim poborze mocy.
• Czy listwa jest kompatybilna z innymi elementami na szynie DIN? Tak – listwa N jest zaprojektowana do montażu na standardowej szynie DIN 35mm, co umożliwia jej integrację z aparaturą modułową.
