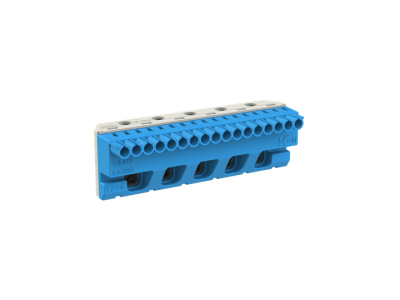

Listwa zaciskowa wtykowa N 17x1,5-4mm2+5x25mm2 | 1SPE007715F9706 ABB

Alternatywny kod produktu: 1SPE007715F9706

Opis i Kluczowe Cechy

Listwa zaciskowa wtykowa N 17x1,5-4mm2+5x25mm2 (symbol 1SPE007715F9706) to narzędzie do szybkiego i niezawodnego łączenia przewodów w instalacjach elektrycznych. Wyposażona w 17 zacisków bezśrubowych (przekrój 1,5–4 mm²) oraz 5 zacisków śrubowych (przekrój 25 mm²), obsługuje prąd znamionowy 63A. Idealna do aplikacji wymagających wysokiej wydajności i stabilności połączeń.

• Zaciski bezśrubowe (17 szt.): Szybkie i pewne mocowanie przewodów o przekroju 1,5–4 mm² bez użycia narzędzi – oszczędność czasu przy montażu i demontażu.
• Zaciski śrubowe (5 szt.): Przeznaczone do przewodów o większym przekroju (25 mm²), umożliwiają regulację momentu dokręcania dla stabilnego połączenia.
• Prąd znamionowy 63A: Wysoka obciążalność prądowa – odpowiednia do zasilania obwodów siłowych i rozdzielnic.
• Wtykowa konstrukcja: Umożliwia łatwe podłączanie i wymianę listwy bez konieczności demontażu całej instalacji.
• Materiał izolacyjny: Wytrzymały, samogasnący tworzywo zapewnia ochronę przeciwpożarową i odporność na wysokie temperatury.

Zgodność z Normami

Listwa spełnia wymogi norm europejskich dotyczących bezpieczeństwa i jakości połączeń elektrycznych. Posiada deklarację zgodności CE oraz jest zgodna z normami VDE i IEC dla listew zaciskowych.

Zastosowanie

Listwa zaciskowa wtykowa N 17x1,5-4mm2+5x25mm2 znajduje zastosowanie w instalacjach niskiego napięcia, rozdzielniach oraz szafach sterowniczych.

• Łączenie przewodów w rozdzielnicach budynkowych i przemysłowych.
• Montaż obwodów siłowych o prądzie do 63A.
• Szybkie tworzenie połączeń w układach automatyki i sterowania.
• Zastosowanie w maszynach i urządzeniach wymagających niezawodnych, trwałych połączeń przewodów.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Zaciski bezśrubowe otwierać przy użyciu dedykowanego narzędzia (np. wkrętaka płaskiego), wprowadzić żyłę przewodu do momentu zatrzaśnięcia. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją techniczną (zalecany moment 2,5 Nm). Unikać zginania przewodów pod ostrym kątem w miejscu wyjścia z listwy. Po montażu sprawdzić stabilność połączeń i brak luzów.

FAQ

• Czy listwa wymaga dodatkowego zabezpieczenia? Listwa jest przystosowana do pracy w standardowych warunkach instalacyjnych. Zaleca się stosowanie dodatkowych ochron (np. osłon IP) w środowiskach narażonych na wilgoć lub pył.
• Jakie narzędzie jest potrzebne do montażu zacisków bezśrubowych? Do otwarcia zacisku wystarczy standardowy wkrętak płaski o odpowiedniej szerokości. Nie wymaga się specjalistycznych narzędzi.
• Czy listwa jest kompatybilna z innymi systemami listew N? Tak, konstrukcja wtykowa zapewnia kompatybilność z innymi elementami systemu N, umożliwiając rozbudowę instalacji.
