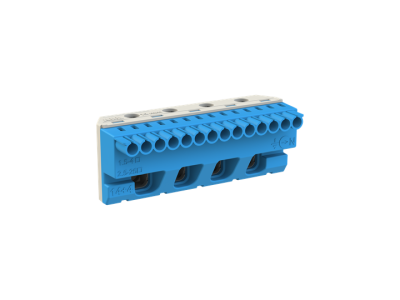

Listwa zaciskowa wtykowa N 14x1,5-4mm2+4x25mm2 | 1SPE007715F9705 ABB

Alternatywny kod produktu: 1SPE007715F9705

Opis i Kluczowe Cechy

Listwa zaciskowa wtykowa N 14x1,5-4mm²+4x25mm² (symbol 1SPE007715F9705) to sprawne rozwiązanie do szybkiego wykonywania połączeń w instalacjach elektrycznych. Zaprojektowana z myślą o elastyczności – 14 zacisków bezśrubowych (1,5-4mm²) do przewodów o mniejszych przekrojach oraz 4 zaciski śrubowe (25mm²) dla grubych przewodów. Posiada prąd znamionowy 63A, co gwarantuje stabilne i bezpieczne przenoszenie mocy w typowych obwodach.

• 14 zacisków bezśrubowych (1,5-4mm²): Szybki montaż bez konieczności użycia narzędzi – wystarczy wsunąć przewód, co skraca czas instalacji i minimalizuje ryzyko błędu.
• 4 zaciski śrubowe (25mm²): Solidne mocowanie grubych przewodów – idealne do zasilania głównego lub mocnych odbiorników, zapewniające pewność połączenia nawet przy dużych obciążeniach.
• Prąd znamionowy 63A: Odpowiedni dla większości obwodów instalacyjnych, w tym dla gniazd energetycznych, zasilania maszyn i urządzeń przemysłowych.
• Wtykowa konstrukcja: Umożliwia szybkie podłączanie i wymianę listwy bez konieczności demontażu całego układu – oszczędność czasu podczas modernizacji instalacji.
• Uniwersalność zastosowań: Łączy zalety szybkości montażu (zaciski bezśrubowe) z niezawodnością klasycznych rozwiązań (zaciski śrubowe) – optymalne rozwiązanie dla elektromonterów.

Zgodność z Normami

Listwa spełnia wymagania normy PN-EN 60999-1:2002 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa i jakości.

Zastosowanie

Listwa zaciskowa N 14x1,5-4mm²+4x25mm² to wszechstronne narzędzie instalacyjne, które ułatwia organizację i bezpieczeństwo połączeń w różnych typach instalacji.

• Instalacje domowe i mieszkaniowe – szybkie podłączanie gniazd, oświetlenia i odbiorników.
• Obwody przemysłowe – zasilanie maszyn, szaf sterowniczych i urządzeń o większym poborze mocy.
• Modernizacja i rozbudowa instalacji – łatwa wymiana lub dodawanie nowych punktów odbiorczych.
• Prace konserwacyjne – szybka identyfikacja i naprawa połączeń bez demontażu całej instalacji.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Upewnić się, że dobrany jest odpowiedni przekrój przewodów (1,5-4mm² dla zacisków bezśrubowych i 25mm² dla śrubowych). Zaciski bezśrubowe wymagają wsunięcia przewodu aż do oporu, a śrubowe – dokręcenia momentem zgodnym z dokumentacją techniczną. Po montażu sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy listwa jest kompatybilna z innymi elementami systemu N? Tak – zaprojektowana do współpracy z innymi komponentami systemu N, co zapewnia spójność i elastyczność instalacji.
• Jaka jest maksymalna temperatura pracy? Zgodnie z normą PN-EN 60999-1, maksymalna temperatura pracy wynosi 85°C, co pozwala na stosowanie w standardowych warunkach instalacyjnych.
• Czy listwę można stosować w środowiskach o podwyższonej wilgotności? Tak, ale należy zapewnić odpowiednią osłonę przed bezpośrednim wpływem wilgoci (np. umieszczenie w obudowie IP44 lub wyższej).
