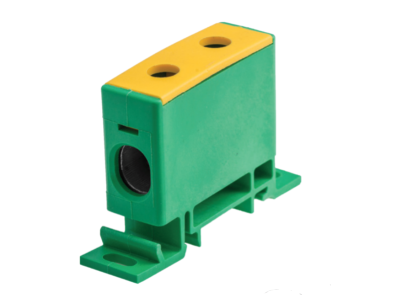

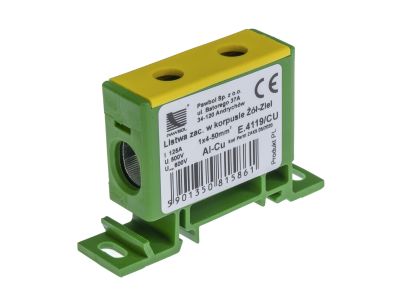

Listwa zaciskowa w korpusie 1x2,5-50 żół-ziel AL/CU | E.4119/CU Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa w korpusie o oznaczeniu E.4119/CU to zaawansowane rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się uniwersalnością materiałową, co oznacza, że zaciski są przystosowane do bezpiecznego i trwałego łączenia przewodów wykonanych zarówno z miedzi (CU), jak i aluminium (AL). Szeroki zakres przekrojów znamionowych, obejmujący wartości od 2,5 mm² do aż 50 mm², pozwala na elastyczne zarządzanie okablowaniem w rozdzielnicach o dużym natężeniu prądu.

• Kolorystyka ochronna: Żółto-zielona obudowa jednoznacznie identyfikuje listwę jako element toru ochronnego (PE), co ułatwia organizację i zwiększa bezpieczeństwo serwisowania instalacji.
• Solidny korpus: Wykonany z wysokiej jakości tworzywa izolacyjnego, zapewnia odpowiednią sztywność dielektryczną oraz odporność na uszkodzenia mechaniczne.
• Technologia zacisku: Specjalna konstrukcja zacisku minimalizuje zjawisko pełzania aluminium oraz zapobiega utlenianiu się styku, co jest kluczowe dla zachowania niskiej rezystancji połączenia w długim okresie eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania normy PN-EN 60947-7-2, co gwarantuje pełną kompatybilność z systemami niskiego napięcia oraz potwierdza bezpieczeństwo użytkowania w warunkach przemysłowych. Listwa posiada certyfikację CE, co jest potwierdzeniem przejścia zaawansowanych testów wytrzymałościowych i prądowych.

Zastosowanie

Listwa zaciskowa Pawbol znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Systemów uziemiających i wyrównawczych, gdzie wymagane jest pewne połączenie przewodu ochronnego o dużym przekroju.
• Modernizacji istniejących instalacji, gdzie zachodzi potrzeba przejścia z przewodów aluminiowych na miedziane przy zachowaniu najwyższych standardów bezpieczeństwa.
• Szaf sterowniczych automatyki przemysłowej wymagających stabilnego punktu wspólnego dla potencjału PE.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do bezawaryjnej pracy instalacji. Podczas instalacji listwy E.4119/CU należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Listwa jest przystosowana do szybkiego montażu na standardowej szynie montażowej DIN (TH35), co znacząco skraca czas prac instalacyjnych.
• Przygotowanie przewodu: W przypadku stosowania przewodów aluminiowych zaleca się usunięcie warstwy tlenków z żyły oraz zastosowanie odpowiedniej pasty kontaktowej.
• Moment dokręcania: Należy stosować klucze dynamometryczne, aby uzyskać optymalny docisk zgodny ze specyfikacją techniczną, co zapobiega przegrzewaniu się styku.
• Prowadzenie żył: Przekrój znamionowy wynoszący 50 mm² wymaga starannego uformowania żyły przed wprowadzeniem do zacisku, aby uniknąć naprężeń mechanicznych na korpusie listwy.

FAQ

• Czy listwa może być stosowana na zewnątrz? Listwa powinna być montowana wewnątrz obudów lub rozdzielnic o stopniu ochrony IP dostosowanym do warunków środowiskowych panujących w miejscu instalacji.
• Czy można w jednym zacisku łączyć jednocześnie miedź i aluminium? Konstrukcja listwy pozwala na przyłączenie obu typów przewodów, jednak zaleca się stosowanie oddzielnych torów dla różnych materiałów w celu uniknięcia korozji elektrochemicznej, chyba że instrukcja szczegółowa stanowi inaczej.
• Jaki jest maksymalny przekrój przewodu? Listwa obsługuje przewody o przekroju do 50 mm², co pozwala na przesyłanie znacznych mocy w układach zasilających.
