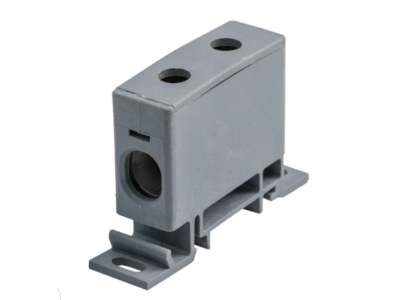

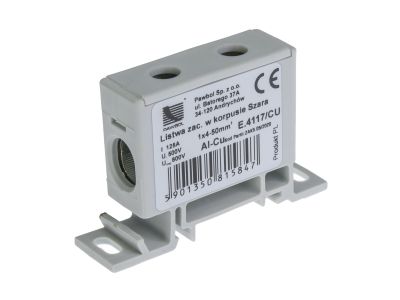

Listwa zaciskowa w korpusie 1x2,5-50 szara AL/CU | E.4117/CU Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa w korpusie o numerze katalogowym E.4117/CU to zaawansowane rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się uniwersalnością, umożliwiając bezpieczne i trwałe połączenie przewodów o przekroju znamionowym od 2,5 mm² do aż 50 mm². Dzięki specjalnej konstrukcji zacisków, listwa jest przystosowana do pracy zarówno z przewodami miedzianymi (CU), jak i aluminiowymi (AL), co eliminuje problem korozji elektrochemicznej na styku różnych metali.

• Wysoka obciążalność prądowa: Solidny korpus oraz precyzyjnie wykonane zaciski gwarantują stabilność termiczną nawet przy maksymalnym obciążeniu.
• Uniwersalność materiałowa: Możliwość łączenia kabli aluminiowych i miedzianych w jednym module.
• Trwały korpus: Wykonany z wysokiej jakości tworzywa w kolorze szarym, odpornego na uszkodzenia mechaniczne oraz wysokie temperatury.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Listwa spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność do stosowania w aparaturze rozdzielczej i sterowniczej niskiego napięcia. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co podnosi poziom bezpieczeństwa przeciwpożarowego całej instalacji.

Zastosowanie

Listwa zaciskowa Pawbol znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Budowy rozdzielnic głównych i oddziałowych, gdzie wymagane jest pewne rozdzielenie zasilania.
• Łączenia pionów zasilających w budynkach wielorodzinnych i biurowcach.
• Instalacji fotowoltaicznych, gdzie często zachodzi potrzeba przejścia z okablowania aluminiowego na miedziane.
• Systemów automatyki przemysłowej jako punkt zbiorczy dla przewodów o dużych przekrojach.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę listwy, należy przestrzegać poniższych zaleceń montażowych:

• Montaż na szynie: Listwa jest przystosowana do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas prac instalacyjnych.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków z powierzchni żyły oraz zastosowanie odpowiedniej pasty stykowej.
• Moment dokręcania: Należy używać kluczy dynamometrycznych, aby dokręcić śruby zaciskowe z momentem zalecanym przez producenta, co zapobiega poluzowaniu się styku w wyniku cykli termicznych.
• Izolacja: Należy upewnić się, że izolacja przewodu dochodzi do samego zacisku, minimalizując ryzyko przypadkowego dotyku części czynnych.

FAQ

Czy listwa wymaga stosowania tulejek zaciskowych?
W przypadku przewodów typu linka zaleca się stosowanie tulejek cienkościennych, aby zapobiec rozwarstwieniu się drucików i zapewnić optymalną powierzchnię styku. Przewody typu drut mogą być montowane bezpośrednio.

Czy można łączyć w jednym zacisku przewód AL i CU jednocześnie?
Konstrukcja listwy pozwala na bezpieczne zakończenie przewodów obu typów, jednak zawsze należy dbać o czystość powierzchni styku i stosowanie się do zasad wiedzy technicznej dotyczącej łączenia aluminium.

Jaki jest stopień ochrony tej listwy?
Listwa przeznaczona jest do montażu wewnątrz obudów i rozdzielnic, które zapewniają wymagany stopień ochrony IP dla danego środowiska pracy.
