Opis i Kluczowe Cechy

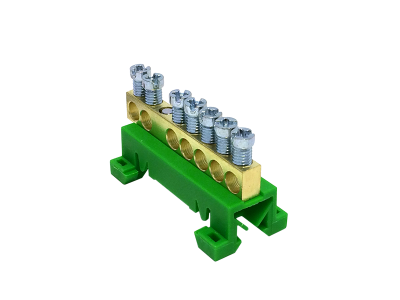

Listwa zaciskowa uziemiająca PE7 (symbol MAD0007G15) w kolorze zielonym to niezbędny element instalacji elektrycznych, dedykowany do montażu na szynie TH35. Urządzenie umożliwia szybkie, pewne i bezpieczne połączenia przewodów uziemiających w rozdzielnicach i tablicach. Wykonana z materiału o wysokiej odporności ogniowej, zapewnia długotrwałą ochronę przed zwarciami i przeciążeniami. Zielony kolor ułatwia identyfikację obwodu uziemiającego podczas prac konserwacyjnych.

• 7 otworów zaciskowych: Umożliwia podłączenie do 7 przewodów uziemiających o przekroju do 16 mm² każdy – elastyczne dostosowanie do potrzeb instalacji.
• Przekrój do 16 mm²: Obsługuje przewody sztywne i elastyczne w zakresie od 1,5 mm² do 16 mm², zapewniając uniwersalność zastosowania.
• Materiał odporny ogniowo: Wysoka temperatura topnienia i samogasnące właściwości minimalizują ryzyko rozprzestrzeniania się ognia w przypadku zwarcia.
• Kolor zielony: Ułatwia szybką identyfikację obwodu uziemiającego w rozdzielnicach, zgodnie ze standardami kolorystyki instalacji elektrycznych.
• Napięcie pracy do 690 V: Zapewnia bezpieczną pracę w instalacjach niskiego i średniego napięcia.

Zgodność z Normami

Listwa zaciskowa PE7 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami bezpieczeństwa dla aparatury modułowej, w tym EN 60947-7-2 dla listew zaciskowych. Przeznaczona do instalacji zgodnych z normami IEC i VDE.

Zastosowanie

Listwa PE7 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest pewne i trwałe połączenie przewodów uziemiających.

• Montaż w rozdzielnicach budowlanych i tablicach rozdzielczych – główne połączenia uziemiające.
• Instalacje przemysłowe i maszynowe – zapewnienie ciągłości obwodu ochronnego.
• Systemy ochrony przeciwporażeniowej w budynkach mieszkalnych i użyteczności publicznej.
• Modernizacje istniejących instalacji – wymiana starych listew na modele o wyższej odporności ogniowej.

Wskazówki Montażowe

Montaż listwy należy przeprowadzić przy odłączonym napięciu przez wykwalifikowany personel z uprawnieniami SEP. Listwę mocować na szynie TH35 za pomocą odpowiedniego zatrzasku. Przewód uziemiający wprowadzić do otworu zaciskowego, dokręcić śrubę z zalecanym momentem obrotowym (zgodnie z dokumentacją producenta). Nie przekraczać maksymalnego przekroju przewodów. Po montażu sprawdzić szczelność połączeń i brak luzów. Regularnie kontrolować stan zacisków podczas przeglądów instalacji.

FAQ

• Czy listwa obsługuje przewody o różnych przekrojach? Tak – listwa PE7 obsługuje przewody sztywne i elastyczne w zakresie od 1,5 mm² do 16 mm², co umożliwia elastyczne dopasowanie do różnych typów instalacji.
• Jaki jest maksymalny prąd roboczy listwy? Maksymalne napięcie pracy wynosi 690 V – dokładne parametry prądowe nie zostały podane w danych produktu. Należy stosować się do zaleceń dokumentacji technicznej.
• Dlaczego kolor zielony jest standardem dla listew uziemiających? Zielony kolor (RAL 6018) to międzynarodowy standard identyfikacyjny dla przewodów ochronnych uziemiających, ułatwiający rozróżnienie obwodów w instalacjach elektrycznych.
