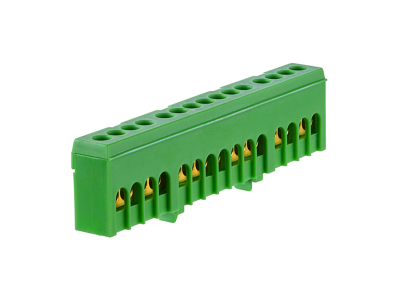

Listwa zaciskowa uziemiająca IP20 PE15H kolor zielony 15x16mm2 MAD1015G15 | MAD1015G15 Morek

Opis i Kluczowe Cechy

Listwa zaciskowa uziemiająca IP20 PE15H (symbol MAD1015G15) w kolorze zielonym to standardowe rozwiązanie do wykonywania bezpiecznych połączeń uziemiających w szafach rozdzielczych i sterowniczych. Przystosowana do montażu na szynie DIN, obsługuje przewody o przekroju do 16 mm² i maksymalny prąd znamionowy 63 A. Stopień ochrony IP20 zabezpiecza przed dotykiem palcem, a osłona na tor prądowy minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem.

• Stopień ochrony IP20: Ochrona przed dotykiem palcem – bezpieczne stosowanie w szafach rozdzielczych i sterowniczych.
• Osłona na tor prądowy: Zabezpiecza przed przypadkowym kontaktem z elementami pod napięciem podczas montażu i eksploatacji.
• Przekrój do 16 mm²: Uniwersalność zastosowania – kompatybilność z szerokim zakresem przewodów uziemiających.
• Prąd znamionowy 63 A: Bezpieczna praca przy typowych obciążeniach instalacji niskonapięciowych.
• Kolor zielony: Umożliwia szybką identyfikację przewodów uziemiających w rozbudowanych instalacjach.

Zgodność z Normami

Listwa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z normami bezpieczeństwa dla aparatury modułowej, w tym PN-EN 60947-7-2 dla listew zaciskowych. Przeznaczona do instalacji zgodnych z normami VDE i IEC.

Zastosowanie

Listwa zaciskowa uziemiająca IP20 PE15H przeznaczona jest do wykonywania pewnych i bezpiecznych połączeń uziemiających w szafach rozdzielczych, sterowniczych oraz systemach ochrony przeciwporażeniowej.

• Montaż w szafach rozdzielczych budynków mieszkalnych, komercyjnych i przemysłowych.
• Wykonanie punktów uziemiających w obwodach rozdzielczych i instalacjach maszyn przemysłowych.
• Organizacja połączeń uziemiających w rozbudowanych systemach elektrycznych zgodnie z normami PNE.
• Stosowanie w instalacjach, gdzie wymagana jest identyfikacja przewodów uziemiających (kolor zielony).

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Listwę zamocować na szynie DIN, wprowadzić przewody uziemiające o odpowiednim przekroju (do 16 mm²) i dokręcić śruby zaciskowe z zalecanym momentem obrotowym (szczegóły w dokumentacji). Osłona na tor prądowy musi być prawidłowo zamknięta. Po montażu sprawdzić ciągłość połączeń uziemiających.

FAQ

• Jaki jest maksymalny prąd znamionowy listwy? Maksymalny prąd znamionowy wynosi 63 A – wystarczający dla typowych zastosowań w instalacjach niskonapięciowych.
• Czy listwa jest kompatybilna z szyną DIN 35 mm? Tak, listwa przystosowana jest do montażu na standardowej szynie DIN o szerokości 35 mm.
• Do jakiego napięcia pracy jest przystosowana listwa? Listwa przeznaczona jest do pracy przy napięciu do 690 V – odpowiednia do szerokiego zakresu aplikacji.
