Listwa zaciskowa uziemiająca IP20 PE12H kolor zielony 12x16mm2 MAD1012G15 | MAD1012G15 Morek

Opis i Kluczowe Cechy

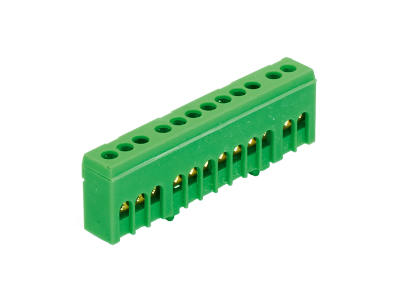

Listwa zaciskowa uziemiająca PE12H (symbol MAD1012G15) w kolorze zielonym to element systemu ochrony przeciwporażeniowej, przeznaczony do montażu na szynie DIN w szafach rozdzielczych i sterowniczych. Zapewnia bezpieczne połączenia uziemiające o przekroju do 16 mm² przy maksymalnym napięciu roboczym 690V i prądzie znamionowym 63A. Stopień ochrony IP20 chroni przed przypadkowym kontaktem z elementami pod napięciem.

• 12 połączeń uziemiających: Umożliwia grupowanie i identyfikację przewodów ochronnych w instalacjach elektrycznych.
• Przekrój do 16 mm²: Obsługuje szeroki zakres przewodów uziemiających, dostosowany do wymagań różnych instalacji.
• Maksymalne napięcie 690V i prąd 63A: Zapewnia niezawodność w instalacjach niskonapięciowych i przemysłowych.
• Kolor zielony (RAL 6017): Ułatwia szybką identyfikację obwodów ochronnych i uziemiających.
• Stopień ochrony IP20: Ochrona przed dotykiem bezpośrednim, minimalizuje ryzyko zwarć i porażeń.

Zgodność z Normami

Listwa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami europejskimi dotyczącymi bezpieczeństwa instalacji elektrycznych, w tym PN-EN 60947-7-2 dla listew uziemiających. Odpowiednia do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Listwa zaciskowa PE12H znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest klarowna identyfikacja i bezpieczne połączenia obwodów uziemiających.

• Szafy rozdzielcze i sterownicze w instalacjach przemysłowych i komercyjnych.
• Budynki mieszkalne – centralne punkty uziemiające w rozdzielniach.
• Instalacje niskonapięciowe wymagające separacji obwodów ochronnych.
• Obudowy maszyn i urządzeń przemysłowych – zapewnienie ciągłości ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż listwy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Listwę mocuje się na standardowej szynie DIN, a następnie wprowadza przewody uziemiające o odpowiednim przekroju. Zaleca się stosowanie przewodów o przekroju zgodnym z dokumentacją techniczną instalacji. Po zamontowaniu należy sprawdzić szczelność połączeń i brak luzów w zaciskach. Przewody powinny być ułożone w taki sposób, aby nie stykały się z elementami pod napięciem.

FAQ

• Czy listwa może być stosowana do przewodów neutralnych? Listwa PE12H jest przeznaczona wyłącznie do obwodów uziemiających (kolor zielony). Do przewodów neutralnych należy stosować odpowiednie listwy w kolorze niebieskim.
• Jaki jest maksymalny przekrój przewodu obsługiwanego przez listwę? Listwa obsługuje przewody o przekroju do 16 mm², zgodnie z parametrami technicznymi.
• Czy listwa posiada certyfikaty potwierdzające bezpieczeństwo? Tak, listwa posiada oznakowanie CE i jest zgodna z normami europejskimi, w tym PN-EN 60947-7-2.
