Listwa zaciskowa TH 35-D/N | 48.553 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

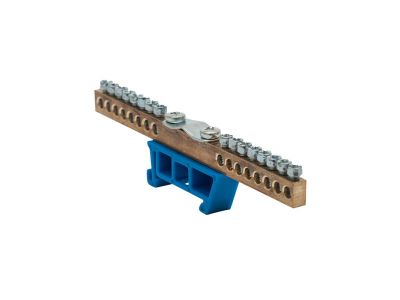

Listwa zaciskowa TH 35-D/N (symbol 48.553) to uniwersalne rozwiązanie do bezpiecznego i uporządkowanego łączenia przewodów w rozdzielnicach. Wyposażona w 16 zacisków o przekroju 10 mm² oraz jeden zacisk 35 mm², umożliwia elastyczne rozdział zasilania i przyłączanie przewodów o różnych przekrojach. Montaż na szynie DIN TH35 gwarantuje szybką i stabilną instalację w standardowych rozdzielnicach modułowych.

• 16 zacisków 10 mm²: pozwalają na podłączenie wielu obwodów o średnim obciążeniu, oszczędzając miejsce w rozdzielnicy i ułatwiając prowadzenie instalacji.
• 1 zacisk 35 mm²: umożliwia przyłączenie przewodu głównego o dużym przekroju, zapewniając niezawodne zasilanie całej rozdzielnicy lub szafy sterowniczej.
• Połączenia śrubowe: gwarantują pewny i trwały kontakt elektryczny, odporny na wibracje i drgania, co zwiększa bezpieczeństwo eksploatacji.
• Montaż na szynie DIN TH35: umożliwia szybki i powtarzalny montaż w standardowych rozdzielnicach modułowych, bez konieczności wiercenia dodatkowych otworów.
• Kolor niebieski: ułatwia wizualną identyfikację listwy w rozdzielnicy oraz jest zgodny z konwencją oznakowania przewodów neutralnych w instalacjach elektrycznych.

Zgodność z Normami

Listwa zaciskowa TH 35-D/N została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymaganiami stawianymi elementom instalacji elektrycznych w budynkach i obiektach przemysłowych.

Zastosowanie

Listwa zaciskowa TH 35-D/N sprawdzi się w każdym miejscu, gdzie wymagane jest uporządkowane i bezpieczne łączenie przewodów o różnych przekrojach – od rozdzielnic głównych po małe szafy sterownicze.

• Rozdzielnice główne i podrozdzielnice – przyłączanie przewodów zasilających oraz rozdział obwodów odbiorczych.
• Szafy sterownicze i automatyki – organizacja połączeń dla styczników, przekaźników i sterowników PLC.
• Instalacje przemysłowe – łączenie przewodów siłowych i sterowniczych w miejscach o ograniczonej przestrzeni.
• Modernizacja istniejących rozdzielnic – szybka wymiana starych listew na nowe, spełniające aktualne standardy.

Wskazówki Montażowe

Montaż listwy zaciskowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Listwę mocuje się na szynie DIN TH35 przez zatrzaśnięcie. Prowadnice przewodów należy odizolować na odpowiednią długość, a połączenia dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i normami instalacyjnymi. Po zakończeniu prac sprawdź poprawność i dokręcenie wszystkich połączeń.

FAQ

• Ile zacisków ma listwa TH 35-D/N? Listwa wyposażona jest w 16 zacisków o przekroju 10 mm² oraz jeden dodatkowy zacisk o przekroju 35 mm². Łącznie 17 miejsc przyłączeniowych.
• Jaki kolor ma listwa? Listwa dostępna jest w kolorze niebieskim. Jest to standardowy kolor stosowany w instalacjach elektrycznych do oznaczania przewodów neutralnych (N).
• Czy listwę można zamontować na starej szynie DIN (niestandardowej)? Listwa przeznaczona jest wyłącznie do montażu na szynie montażowej DIN TH35 (35 mm) zgodnej z normą EN 60715. Nie gwarantuje się poprawnego zamocowania na innych typach szyn.
