Listwa zaciskowa TH 35-11/25Z | 48.526 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

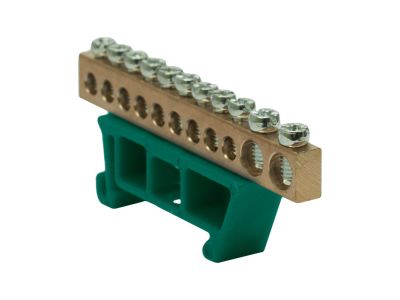

Listwa zaciskowa TH 35-11/25Z (symbol 48.526) to jednoobwodowe złącze modułowe przeznaczone do montażu na szynie montażowej DIN TH-35 mm. Wyposażona w 9 przyłączy o przekroju 10 mm² oraz 2 przyłącza o przekroju 25 mm², wszystkie z połączeniami śrubowymi. Kolor zielony ułatwia identyfikację wizualną w rozdzielnicy.

• 9 przyłączy 10 mm² + 2 przyłącza 25 mm²: Elastyczność podłączania przewodów o różnych przekrojach – od cienkich przewodów sygnałowych po grubsze kable zasilające.
• Połączenia śrubowe: Pewne i trwałe mocowanie przewodów, odporne na wibracje i zmienne obciążenia mechaniczne.
• Montaż na szynę DIN TH-35 mm: Szybki i bezpieczny montaż w standardowych rozdzielnicach modułowych bez dodatkowych uchwytów.
• Kolor zielony: Umożliwia szybkie oznaczenie funkcji (np. uziemienie lub dedykowany obwód) zgodnie z przyjętymi konwencjami kolorystycznymi.
• 1 biegun: Prosta konstrukcja do jednotorowego łączenia przewodów, minimalizująca ryzyko pomyłek montażowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Dopuszczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Listwa zaciskowa TH 35-11/25Z sprawdza się w instalacjach, gdzie wymagane jest niezawodne łączenie przewodów o różnych przekrojach. Oto typowe scenariusze użycia:

• Rozdział przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Przyłączanie odbiorników o większym poborze prądu (np. piece, silniki) za pomocą przyłączy 25 mm².
• Łączenie przewodów w szafach sterowniczych i automatyce budynkowej.
• Tworzenie punktów odgałęźnych w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Zamontuj listwę na szynie DIN TH-35 mm poprzez zatrzaśnięcie. Dokręcaj śruby momentem zgodnym z dokumentacją producenta (jeśli nie jest znany, stosuj ogólne zalecenie: nie przekraczać 2,5 Nm dla przyłączy 10 mm² i 4,0 Nm dla 25 mm²). Przekrój podłączanych przewodów dobierz do prądu obciążenia – nie przekraczaj dopuszczalnego obciążenia styków (jeśli nie podano, kieruj się doborem kabli według normy PN-HD 60364). Po montażu sprawdź mechaniczną pewność połączeń.

FAQ

• Ile przewodów mogę podłączyć do listwy? Listwa posiada 9 przyłączy o przekroju 10 mm² oraz 2 przyłącza o przekroju 25 mm² – łącznie 11 punktów łączeniowych. Każde przyłącze przeznaczone jest dla jednego przewodu.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Do dwóch przyłączy można podłączyć przewody o przekroju do 25 mm², do pozostałych dziewięciu – do 10 mm². Należy stosować przewody miedziane lub aluminiowe zgodne z wymaganiami instalacji.
• Czy listwa nadaje się do montażu na szynie DIN innej niż TH35? Listwa jest zaprojektowana wyłącznie do szyny montażowej DIN TH-35 mm (szyna z profilem 35 mm). Montaż na innych profilach może być niestabilny i jest niedozwolony.
