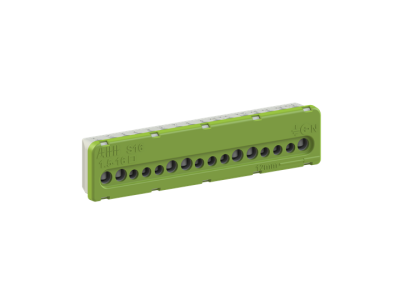

Listwa zaciskowa śrubowa PE 7x16mm2+9x6mm2, AT&U/Mistral | 1SPE007715F0743 ABB

Alternatywny kod produktu: 1SPE007715F0743

Opis i Kluczowe Cechy

Listwa zaciskowa śrubowa PE od AT&U/Mistral (symbol 1SPE007715F0743) przeznaczona do wykonywania połączeń ochronnych w instalacjach elektrycznych. Wyposażona w 9 zacisków dla przewodów do 6 mm² oraz 7 zacisków dla przewodów do 16 mm², zapewnia elastyczność przy łączeniu różnych przekrojów przewodów. Prąd znamionowy 100 A gwarantuje bezpieczne przewodzenie prądów zwarciowych i obciążeniowych.

• Prąd znamionowy 100 A: wysoka obciążalność umożliwia bezpieczne prowadzenie dużych prądów ochronnych, zwiększając pewność działania w stanach awaryjnych.
• 9 zacisków dla przewodów do 6 mm²: możliwość podłączenia wielu odgałęzień o mniejszym przekroju, idealne do rozdzielania obwodów w szafach sterowniczych.
• 7 zacisków dla przewodów do 16 mm²: obsługa głównych przewodów ochronnych o dużym przekroju, zapewniając niską rezystancję przejścia.
• Konstrukcja śrubowa: niezawodne i trwałe połączenie mechaniczne i elektryczne, łatwy montaż i demontaż bez specjalistycznych narzędzi.
• Zaciski PE (ochronne): dedykowane do obwodów uziemiających i wyrównawczych, zgodne z powszechnie stosowanymi wymogami bezpieczeństwa.

Zgodność z Normami

Listwa zaciskowa PE spełnia wymagania europejskich norm dotyczących listew zaciskowych oraz posiada oznaczenie CE, co potwierdza jej zgodność z zasadniczymi wymaganiami bezpieczeństwa. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnie z obowiązującymi przepisami (np. PN-IEC 60364).

Zastosowanie

Listwa zaciskowa PE znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i systemach wyrównawczych jako element zbiorczej szyny ochronnej.

• Wykonywanie głównej szyny uziemiającej w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów ochronnych (PE) w instalacjach przemysłowych i budynkowych.
• Podłączenie przewodów wyrównawczych oraz połączeń uziomowych.
• Montaż w szafach sterowniczych do grupowego uziemienia urządzeń i aparatury.

Wskazówki Montażowe

Montaż listwy zaciskowej PE powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Listwę montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej – sposób montażu należy sprawdzić w dokumentacji producenta. Przewody należy podłączać do odpowiednich zacisków śrubowych z zachowaniem momentu dokręcania zgodnie z dokumentacją. Przekrój przewodów powinien być dobrany do prądu obciążenia i wymogów norm. Należy upewnić się, że wszystkie połączenia są dokręcone, aby zapewnić niską rezystancję przejścia.

FAQ

• Czy listwa jest przystosowana do montażu na szynie DIN? Tak, listwa zaciskowa PE może być montowana na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej – zalecamy sprawdzenie zgodności z dokumentacją techniczną producenta.
• Jaki jest dopuszczalny przekrój przewodów dla poszczególnych zacisków? Listwa posiada 9 zacisków dla przewodów o przekroju do 6 mm² oraz 7 zacisków dla przewodów do 16 mm². Dla każdego zacisku maksymalny przekrój określony jest przez producenta.
• Czy listwa nadaje się do stosowania jako szyna wyrównawcza w instalacjach budynkowych? Tak, listwa PE przeznaczona jest do połączeń ochronnych i wyrównawczych, spełniając wymogi bezpieczeństwa instalacji elektrycznych zgodnie z obowiązującymi normami.
