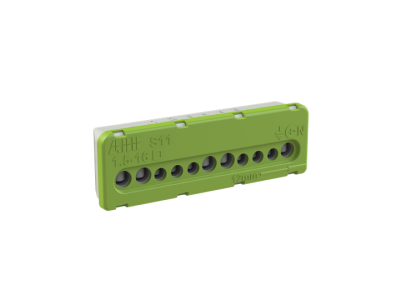

Listwa zaciskowa śrubowa PE 5x16mm2+6x6mm2, AT&U/Mistral | 1SPE007715F0742 ABB

Alternatywny kod produktu: 1SPE007715F0742

Opis i Kluczowe Cechy

Listwa zaciskowa śrubowa PE AT&U Mistral (symbol 1SPE007715F0742) przeznaczona jest do wykonywania połączeń ochronnych w instalacjach elektrycznych. Dzięki prądowi znamionowemu 100 A zapewnia bezpieczne prowadzenie prądów zwarciowych. Wyposażona w zaciski śrubowe: 5 przyłączy o przekroju do 16 mm² oraz 6 przyłączy o przekroju do 6 mm², co umożliwia elastyczne podłączanie przewodów o różnych przekrojach. Konstrukcja listwy gwarantuje stabilny i pewny montaż na szynie DIN TH35.

• Prąd znamionowy 100 A: umożliwia bezpieczne prowadzenie prądów roboczych i zwarciowych w obwodach ochronnych.
• Zaciski śrubowe 5 × 16 mm² + 6 × 6 mm²: zapewniają elastyczność w podłączaniu przewodów o różnych przekrojach – od cienkich żył sygnałowych po grube przewody zasilające.
• Wykonanie PE (ochronne): dedykowane do zabezpieczania ciągłości połączeń przewodu ochronnego (żółto-zielonego) zgodnie z wymogami instalacyjnymi.
• Montaż na szynie DIN TH35: ułatwia szybki i pewny montaż w standardowych rozdzielnicach modułowych.
• Obudowa izolowana: zwiększa bezpieczeństwo użytkowania i chroni przed przypadkowym kontaktem z elementami pod napięciem.

Zgodność z Normami

Listwa zaciskowa PE AT&U Mistral spełnia wymagania obowiązujących norm europejskich oraz posiada deklarację zgodności WE (certyfikat CE). Produkt jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zasadami sztuki inżynierskiej i wymaganiami norm dotyczących aparatury rozdzielczej.

Zastosowanie

Listwa zaciskowa PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów ochronnych w rozdzielnicach, szafach sterowniczych oraz puszkach przyłączeniowych.

• Tworzenie punktów rozdziału przewodów PE w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów ochronnych odbiorników, gniazd wtyczkowych i urządzeń w instalacjach przemysłowych i mieszkaniowych.
• Łączenie przewodów wyrównawczych oraz szyn uziemiających w systemach automatyki budynkowej.
• Stosowanie jako elementu przejściowego dla przewodów o różnych przekrojach w obwodach ochronnych.

Wskazówki Montażowe

Montaż listwy zaciskowej PE może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Listwę montuje się na szynie DIN TH35 (w zestawie lub osobno) – wystarczy zatrzasnąć ją na szynie. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój podłączanych przewodów należy dobrać do prądu obciążenia i wymogów ochrony przeciwporażeniowej. Po zakończeniu prac sprawdź ciągłość połączeń ochronnych.

FAQ

• Do czego służy listwa zaciskowa PE? Listwa przeznaczona jest do łączenia przewodów ochronnych (żółto-zielonych) w rozdzielnicach i szafach sterowniczych, zapewniając ciągłość obwodu PE.
• Jakie przewody można podłączyć do listwy? Listwa posiada zaciski śrubowe: 5 przyłączy dla przewodów o przekroju do 16 mm² oraz 6 przyłączy dla przewodów o przekroju do 6 mm².
• Czy listwa wymaga dodatkowego oznakowania? Listwa jest fabrycznie oznaczona jako PE (ochronna). Zaleca się również oznaczenie przewodów żółto-zielonymi zgodnie z normą.
