Listwa zaciskowa śrubowa N 9x16mm2+12x6mm2, AT&U/Mistral | 1SPE007715F0734 ABB

Alternatywny kod produktu: 1SPE007715F0734

Opis i Kluczowe Cechy

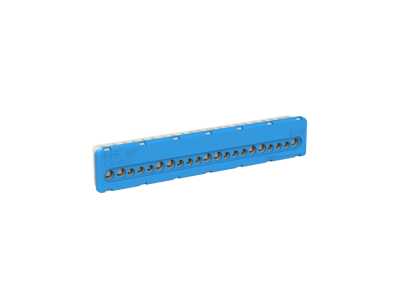

Listwa zaciskowa neutralna N o symbolu 1SPE007715F0734 firmy AT&U/Mistral to niezawodne rozwiązanie do bezpiecznego łączenia przewodów neutralnych w rozdzielnicach i szafach sterowniczych. Wyposażono ją w 12 zacisków śrubowych o przekroju 6 mm² oraz 9 zacisków śrubowych o przekroju 16 mm², co umożliwia podłączenie przewodów o różnych przekrojach. Prąd znamionowy 100 A gwarantuje pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania.

• Prąd znamionowy: 100 A – pozwala na bezpieczne prowadzenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Liczba zacisków: 12 × 6 mm² + 9 × 16 mm² – elastyczność podłączeń umożliwia wygodną rozbudowę instalacji i dostosowanie do różnych przekrojów przewodów.
• Zaciski śrubowe – zapewniają trwałe, pewne połączenie i łatwy montaż przewodów przy użyciu standardowych narzędzi.
• Konstrukcja przystosowana do rozdziału przewodów neutralnych – dedykowane rozwiązanie ułatwiające organizację połączeń w tablicach rozdzielczych.

Zgodność z Normami

Produkt zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania obowiązujących standardów dla listew zaciskowych stosowanych w instalacjach elektrycznych.

Zastosowanie

Listwa zaciskowa N przeznaczona jest do rozdziału przewodów neutralnych w rozdzielnicach i szafach sterowniczych, zapewniając przejrzystą i bezpieczną strukturę połączeń.

• Łączenie przewodów neutralnych w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Organizacja połączeń w szafach sterowniczych i rozdzielnicach elektrycznych.
• Rozbudowa istniejących instalacji – łatwe dodawanie nowych obwodów neutralnych.
• Zastosowanie w systemach zasilania wymagających dużej liczby przyłączy neutralnych (np. w układach trójfazowych).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Listwę należy zamontować zgodnie z dokumentacją techniczną producenta (zalecany montaż na szynie TH35). Przekrój przewodów dobrać do obciążenia prądowego, a moment dokręcania zacisków stosować zgodnie z instrukcją. Wszelkie czynności wykonywać przy zachowaniu zasad bezpieczeństwa.

FAQ

• Czy listwę można montować na szynie DIN? Tak, listwy zaciskowe tego typu są standardowo przystosowane do montażu na szynie TH35. Dokładne informacje znajdują się w instrukcji producenta.
• Jaki jest stopień ochrony listwy? Producent nie podaje konkretnego stopnia ochrony, jednak typowo dla pracy wewnątrz rozdzielnicy przyjmuje się IP20.
• Jakie przewody można podłączyć do listwy? Listwa wyposażona jest w 12 zacisków śrubowych dla przewodów o przekroju do 6 mm² oraz 9 zacisków dla przewodów do 16 mm². Należy stosować przewody miedziane lub aluminiowe odpowiednie do obciążenia prądowego.
