Listwa zaciskowa śrubowa N 5x16mm2+6x6mm2, AT&U/Mistral | 1SPE007715F0732 ABB

Alternatywny kod produktu: 1SPE007715F0732

Opis i Kluczowe Cechy

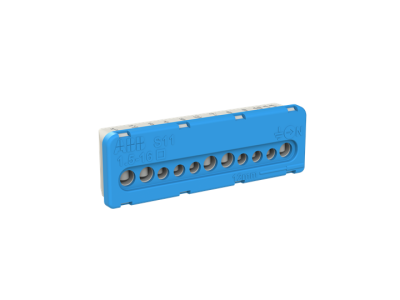

Listwa zaciskowa neutralna N produkcji AT&U/Mistral, oznaczona symbolem 1SPE007715F0732 (dawniej 41Z58), to element umożliwiający bezpieczne i uporządkowane łączenie przewodów neutralnych w rozdzielnicach. Dzięki prądowi znamionowemu 100 A urządzenie sprawdza się w obwodach o znacznym obciążeniu. Zastosowano dwa rodzaje zacisków śrubowych – 5 przyłączy o przekroju do 16 mm² oraz 6 przyłączy o przekroju do 6 mm² – co daje elastyczność podczas podłączania przewodów o różnych średnicach.

• Prąd znamionowy 100 A: Gwarantuje niezawodne przewodzenie prądu w obwodach neutralnych przy dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Zaciski śrubowe 5 × 16 mm² + 6 × 6 mm²: Umożliwiają przyłączenie przewodów o różnych przekrojach w jednej listwie, co upraszcza rozdział przewodu neutralnego i oszczędza miejsce w rozdzielnicy.
• Montaż na szynie DIN TH35: Zapewnia szybki i stabilny montaż w standardowych rozdzielnicach oraz szafach sterowniczych.
• Solidna obudowa izolacyjna: Podnosi bezpieczeństwo użytkowania i odporność na uszkodzenia mechaniczne podczas eksploatacji.
• Oznaczenie neutralne (N): Ułatwia identyfikację i prawidłowe okablowanie, redukując ryzyko pomyłek montażowych.

Zgodność z Normami

Listwa zaciskowa N 1SPE007715F0732 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i jakość wykonania.

Zastosowanie

Listwa zaciskowa neutralna znajduje zastosowanie we wszystkich instalacjach elektrycznych, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów neutralnych. Dzięki dużej obciążalności prądowej i dwóm zakresom przekrojów sprawdza się zarówno w obwodach oświetleniowych, jak i siłowych.

• Rozdzielnice główne i podrozdzielnice budynków mieszkalnych, komercyjnych oraz przemysłowych.
• Szafy sterownicze i automatyki, gdzie konieczne jest scentralizowane przyłączenie przewodu N.
• Instalacje z odbiornikami o dużym poborze prądu (np. piece, klimatyzatory, maszyny produkcyjne).
• Modernizacja istniejących rozdzielnic – zastąpienie zdecentralizowanych połączeń neutralnych jedną listwą.

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Listwę mocuje się na szynie DIN TH35. Przed dokręceniem śrub należy upewnić się, że przewody są odpowiednio odizolowane i osadzone w zaciskach. Moment dokręcania śrub oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją producenta. Dobór przekroju przewodów musi być zgodny z obciążalnością prądową i warunkami instalacji.

FAQ

• Czy listwa jest przeznaczona wyłącznie dla przewodu neutralnego? Tak, jest oznaczona symbolem N i dedykowana do łączenia przewodów neutralnych w instalacjach jednofazowych i trójfazowych.
• Jaki jest maksymalny prąd obciążenia? Prąd znamionowy wynosi 100 A, co pozwala na bezpieczne prowadzenie prądów neutralnych nawet w obwodach o dużym obciążeniu.
• Czy listwę można montować na szynie DIN? Tak, jest przeznaczona do montażu na szynie TH35 (DIN), co ułatwia instalację w standardowych rozdzielnicach.
