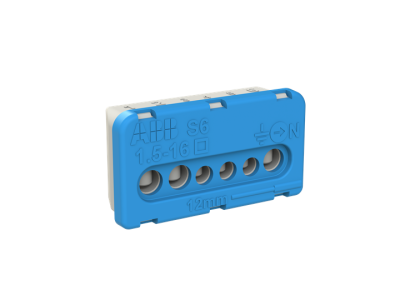

Listwa zaciskowa śrubowa N 3x16mm2+3x6mm2, AT&U/Mistral | 1SPE007715F0731 ABB

Alternatywny kod produktu: 1SPE007715F0731

Opis i Kluczowe Cechy

Listwa zaciskowa śrubowa N firmy AT&U/Mistral (symbol 1SPE007715F0731) to element łączeniowy przystosowany do pracy z prądem znamionowym 100 A. Wyposażona w trzy zaciski śrubowe dla przewodów o przekroju do 16 mm² oraz trzy dla przewodów do 6 mm², umożliwia bezpieczne i pewne przyłączanie przewodów neutralnych w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 100 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przyłączy.
• Trzy zaciski 3x16mm²: umożliwiają przyłączanie przewodów o dużym przekroju, co jest kluczowe w instalacjach o wysokim zapotrzebowaniu na prąd.
• Trzy zaciski 3x6mm²: zapewniają elastyczność podłączenia mniejszych odbiorów lub rozgałęzień w tej samej listwie.
• Zaciski śrubowe: gwarantują trwałe i pewne połączenie mechaniczne, odporne na wibracje i zmienne obciążenia.
• Kompaktowa konstrukcja: oszczędza miejsce na szynie montażowej, ułatwiając uporządkowanie okablowania w rozdzielnicy.

Zgodność z Normami

Listwa zaciskowa N produkcji AT&U/Mistral została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości dla urządzeń elektroinstalacyjnych.

Zastosowanie

Listwa przeznaczona jest do łączenia przewodów neutralnych w rozdzielnicach głównych i podrozdzielnicach, a także w szafach przemysłowych. Sprawdzi się w instalacjach, gdzie wymagane jest bezpieczne i uporządkowane prowadzenie przewodów o różnych przekrojach.

• Łączenie przewodów neutralnych w rozdzielnicach głównych budynków mieszkalnych i komercyjnych.
• Tworzenie punktu rozgałęźnego dla kilku odbiorów w szafach sterowniczych.
• Stosowanie w instalacjach przemysłowych jako element szyny neutralnej w systemach dystrybucji energii.
• Wykorzystanie w modernizacjach istniejących rozdzielnic przy dodawaniu nowych obwodów.

Wskazówki Montażowe

Montaż listwy zaciskowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Listwę montuje się na szynie DIN TH35. Przekrój przyłączanych przewodów należy dobrać do spodziewanego prądu obciążenia. Zaciski śrubowe dokręcać z momentem zgodnym z dokumentacją producenta – zbyt słabe dociśnięcie grozi iskrzeniem, zbyt mocne – uszkodzeniem przewodu. Po montażu sprawdź poprawność połączeń i brak zwarcia z innymi biegunami.

FAQ

• Jaki jest maksymalny prąd obciążenia listwy? Listwa zaciskowa N 1SPE007715F0731 przystosowana jest do prądu znamionowego 100 A. Wartość ta dotyczy pracy ciągłej przy prawidłowym montażu i zastosowaniu przewodów o odpowiednim przekroju.
• Jaki stopień ochrony IP ma listwa? Producent nie podaje konkretnej wartości IP dla samej listwy. Standardowo aparatura montowana wewnątrz rozdzielnic ma stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem. W przypadku zabudowy w obudowie o wyższym IP, listwa jest dodatkowo chroniona.
• Czy listwa posiada podświetlenie lub oznaczenie neonowe? Nie. Jest to standardowa listwa zaciskowa śrubowa bez elementów sygnalizacyjnych. Służy wyłącznie do łączenia przewodów neutralnych i nie wymaga podświetlenia.
