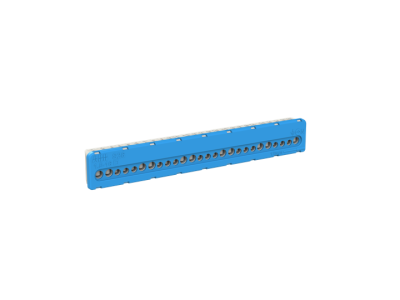

Listwa zaciskowa śrubowa N 11x16mm+15x6mm2, AT&U/Mistral | 1SPE007715F0735 ABB

Alternatywny kod produktu: 1SPE007715F0735

Opis i Kluczowe Cechy

Listwa zaciskowa N AT&U/Mistral o symbolu 1SPE007715F0735 to rozwiązanie służące do przyłączania przewodów neutralnych w rozdzielnicach elektrycznych. Wyposażona w dwa rzędy zacisków śrubowych: 15x6mm² oraz 11x16mm², zapewnia elastyczność w podłączaniu przewodów o różnych przekrojach. Prąd znamionowy 100 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania połączeń.

• Prąd znamionowy 100 A: Umożliwia bezpieczne prowadzenie prądów roboczych w instalacjach o dużym zapotrzebowaniu mocy, minimalizując ryzyko termiczne.
• Zaciski śrubowe 15×6mm² + 11×16mm²: Dwa rzędy przyłączy umożliwiają podłączenie przewodów o zróżnicowanych przekrojach, co zwiększa uniwersalność montażu.
• Konstrukcja listwy N (neutral): Przeznaczona specjalnie do systemów TN‑C/S i TN‑S, ułatwia prawidłowe rozprowadzenie przewodów neutralnych w rozdzielnicy.
• Materiał przewodzący wysokiej jakości: Zapewnia niską rezystancję styków i długotrwałą niezawodność połączeń.
• Zgodność z głównymi systemami szyn: Montaż na szynie TH35 (DIN) zgodnie z powszechną praktyką branżową – prosty i szybki montaż w standardowych rozdzielnicach.

Zgodność z Normami

Listwa zaciskowa AT&U/Mistral została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących wyposażenia rozdzielnic. Posiada certyfikację CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa. Producent gwarantuje zgodność z obowiązującymi standardami DIN oraz odpowiednimi przepisami branżowymi.

Zastosowanie

Listwa zaciskowa N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane przyłączanie przewodów neutralnych. Idealnie sprawdza się w:

• Rozdzielnicach głównych w budynkach mieszkalnych i przemysłowych – do podziału przewodu neutralnego na poszczególne obwody.
• Systemach TN‑S i TN‑C‑S – jako punkt zerowania i łączenia przewodów N.
• Modernizacjach i rozbudowach instalacji – umożliwia łatwe dodawanie nowych obwodów przy zachowaniu czytelności okablowania.
• Zastosowaniach przemysłowych i komercyjnych, gdzie wymagane jest przewodzenie prądu do 100 A.

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Listwę mocuje się na szynie DIN TH35 (standardowy profil 35 mm). Przewody należy podłączać do zacisków śrubowych, dokręcając śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (maksymalnie 16mm² w jednym rzędzie i 6mm² w drugim, zgodnie z oznaczeniami). Po zakończeniu montażu sprawdź poprawność połączeń i dokręć wszystkie zaciski.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Listwa posiada dwa rzędy zacisków: rząd górny obsługuje przewody o przekroju do 16mm² (11 miejsc), a dolny do 6mm² (15 miejsc). W każdym przypadku należy uwzględnić rzeczywisty prąd obciążenia.
• Czy listwa może pracować jako połączenie N w układzie TN‑C? Tak, listwa jest przeznaczona do przewodu neutralnego (N) i może być stosowana zarówno w układach TN‑C, jak i TN‑S, pod warunkiem zachowania właściwych zasad uziemienia i połączeń ochronnych.
• Jaki prąd znamionowy ma listwa? Prąd znamionowy wynosi 100 A. Jest to maksymalny prąd ciągły, który może bezpiecznie przepływać przez wszystkie jednocześnie podłączone zaciski.
