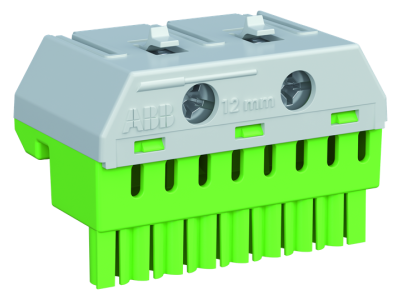

Listwa zaciskowa PE ZK82G, 8x4+2x25 mm, AT&U/Combiline CA, ZK82G | 2CPX062758R9999 ABB

Alternatywny kod produktu: 2CPX062758R9999

Opis i Kluczowe Cechy

Listwa zaciskowa PE ZK82G (symbol 2CPX062758R9999) w kolorze żółto-zielonym to szybkozłączka wtykowa do nośnika wtykowego, przeznaczona do montażu bez użycia narzędzi. Wyposażona w elastyczny system zacisków: 8 zacisków sprężynowych (1,5–4 mm²) i 2 zaciski śrubowe (2,5–25 mm²) zapewniające pewne połączenia przewodów. Wymiary: 32 x 49 x 31 mm. Umożliwia proste oznaczanie punktów zaciskowych dzięki samoprzylepnym paskom numerycznym zgodnym z DIN VDE 0603 część 1.

• Montaż bez narzędzi: Umożliwia szybki i efektywny montaż dzięki wtykowym i zatrzaskowym połączeniom – oszczędność czasu na instalacjach.
• Elastyczny system zacisków: 8 zacisków sprężynowych (1,5–4 mm²) i 2 zaciski śrubowe (2,5–25 mm²) – uniwersalność dla różnych przekrojów przewodów.
• Kodowanie kolorem PE: Wyraźny żółto-zielony kolor ułatwia identyfikację przewodu ochronnego (PE) w instalacji.
• Wymiary 32 x 49 x 31 mm: Kompaktowa konstrukcja pozwala na montaż w większości standardowych obudów i rozdzielnic.
• Oznaczanie punktów zaciskowych: Samoprzylepne paski numeryczne ułatwiają dokumentację i późniejszą identyfikację obwodów zgodnie z normą DIN VDE 0603 część 1.

Zgodność z Normami

Listwa zaciskowa ZK82G spełnia wymagania normy DIN VDE 0603 część 1 dotyczącej szybkozłączek wtykowych. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Listwa zaciskowa PE ZK82G przeznaczona jest do montażu w nośnikach wtykowych w instalacjach elektrycznych, gdzie wymagane jest szybkie i niezawodne połączenie przewodów ochronnych (PE) oraz innych obwodów.

• Instalacje przemysłowe i budynkowe – montaż w rozdzielnicach i szafach sterowniczych.
• Łączenie przewodów ochronnych (PE) w systemach uziemienia.
• Szybkie wykonywanie połączeń w miejscach wymagających elastyczności i prostoty montażu.
• Wyposażenie obudów modułowych i puszek przyłączeniowych.

Wskazówki Montażowe

Montaż listwy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Listwę należy wsunąć w nośnik wtykowy i zatrzasnąć – nie wymaga użycia narzędzi. Przewody wprowadzić zgodnie z przekrojami: zaciski sprężynowe (1,5–4 mm²) i śrubowe (2,5–25 mm²). Dokładne oznaczenie punktów zaciskowych ułatwi późniejszą identyfikację i konserwację. Unikać przeciążania przewodów powyżej dopuszczalnych przekrojów.

FAQ

• Czy listwa ZK82G wymaga użycia narzędzi do montażu? Nie – listwa zaprojektowana jest do montażu bez narzędzi dzięki wtykowym i zatrzaskowym połączeniom.
• Jakie przekroje przewodów można podłączyć do listwy? 8 zacisków sprężynowych obsługuje przewody 1,5–4 mm², natomiast 2 zaciski śrubowe przewody 2,5–25 mm².
• Czy listwa jest zgodna z normą DIN VDE 0603? Tak – listwa spełnia wymagania normy DIN VDE 0603 część 1 dla szybkozłączek wtykowych.
