Listwa zaciskowa ochronna LZOB-8P, niebieska | 49.218 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

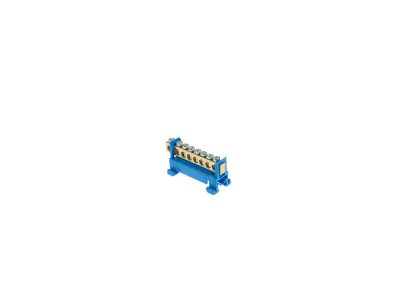

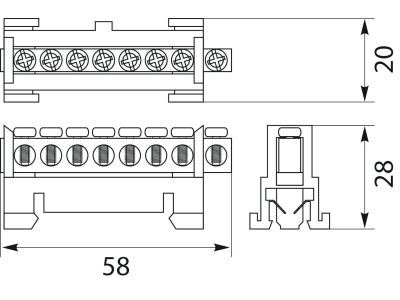

Listwa zaciskowa ochronna LZOB-8P (indeks 49.218) to 8-polowe rozwiązanie do prowadzenia przewodów neutralnych i ochronnych w instalacjach elektrycznych. Przeznaczona do montażu na szynie TH35, charakteryzuje się kompaktowymi wymiarami (58×20×28 mm) i niską wagą 0,026 kg, co ułatwia zabudowę w ograniczonej przestrzeni rozdzielnic. Niebieski kolor listwy zgodnie z konwencją oznacza przyłącza neutralne, co przyspiesza identyfikację podczas prac serwisowych.

• 8 zacisków ochronnych N/PE: pozwala na bezpieczne przyłączenie do 8 przewodów neutralnych lub ochronnych w jednej, czytelnie oznakowanej listwie.
• Montaż na szynę TH35 (DIN): szybkie i stabilne osadzenie w standardowych rozdzielnicach modułowych bez użycia narzędzi.
• Kompaktowe wymiary (58×20×28 mm): oszczędność miejsca w szafie sterowniczej, możliwość zabudowy nawet w ciasnych kanałach instalacyjnych.
• Niebieski kolor izolacji: zgodny z międzynarodową konwencją oznaczania przewodów neutralnych – minimalizuje ryzyko pomyłki przy podłączaniu.
• Lekka konstrukcja (0,026 kg): nie obciąża szyny DIN, ułatwia transport i montaż w gotowych zestawach rozdzielnic.

Zgodność z Normami

Listwa LZOB-8P jest zgodna z obowiązującymi normami europejskimi dotyczącymi osprzętu łączeniowego w instalacjach niskonapięciowych. Posiada oznaczenie CE potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Przeznaczona do pracy w obwodach ochronnych i neutralnych zgodnie z wymaganiami normy IEC/EN 60947-7-2 (brak konkretnych numerów norm w danych producenta – produkt spełnia aktualne standardy branżowe).

Zastosowanie

Listwa zaciskowa ochronna LZOB-8P znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne łączenie przewodów neutralnych i ochronnych w instalacjach elektrycznych. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i w obiektach przemysłowych.

• W rozdzielnicach głównych i podrozdzielnicach – do organizacji magistrali N i PE.
• W szafach sterowniczych i automatyce budynkowej – do przyłączania czujników, siłowników i elementów wykonawczych.
• W instalacjach oświetleniowych i gniazd wtykowych – jako punkt rozdziału przewodów neutralnych.
• W serwisie i modernizacji istniejących układów – szybka rozbudowa bez konieczności wymiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy listwie zaciskowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Listwę należy zamocować na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przyłączanych przewodów dobierz do spodziewanego obciążenia zgodnie z dokumentacją techniczną instalacji. Dokręcaj śruby zacisków momentem zalecanym przez producenta (szczegółowe wartości w karcie katalogowej). Nie przekraczaj maksymalnej liczby przyłączy – 8 zacisków.

FAQ

• Jaki jest kolor listwy i co on oznacza? Listwa jest niebieska. W instalacjach elektrycznych kolor niebieski jednoznacznie oznacza przewód neutralny (N). Dzięki temu ryzyko pomyłki przy podłączaniu jest minimalne, a praca instalatora szybsza i bezpieczniejsza.
• Czy listwę można montować na dowolnej szynie DIN? Tak – jest przeznaczona do montażu na szynie TH35 (standard DIN) stosowanej w rozdzielnicach modułowych i szafach sterowniczych. Należy upewnić się, że szyna jest prawidłowo zamocowana i nie ulega odkształceniom pod obciążeniem.
• Jaka jest liczba zacisków w listwie LZOB-8P? Listwa posiada 8 niezależnych zacisków, które mogą być wykorzystane do podłączenia przewodów neutralnych (N) lub ochronnych (PE). Każdy zacisk jest przeznaczony do jednego przewodu – nie należy łączyć kilku przewodów w jeden zacisk.
