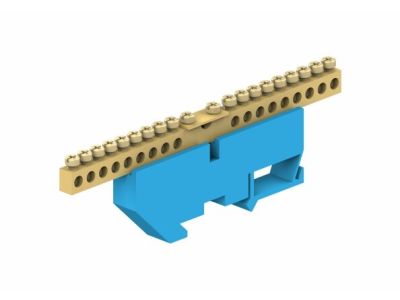

Listwa zaciskowa ochronna 18 modułłowa 9x16mm2+9x10mm2+1x35mm2/N | R739608 An-kom

Opis i Kluczowe Cechy

Listwa zaciskowa ochronna marki AN-KOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i uporządkowanym rozdziale przewodów ochronnych w rozdzielnicach modułowych. Produkt charakteryzuje się 18-modułową konstrukcją, która pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudowy. Kluczowym atutem listwy jest zróżnicowana konfiguracja zacisków, obejmująca 9 otworów o przekroju 16 mm², 9 otworów o przekroju 10 mm² oraz jeden główny zacisk o przekroju 35 mm². Taka struktura umożliwia jednoczesne podłączenie przewodów o różnych średnicach, co jest niezbędne w rozbudowanych systemach zasilania.

• Wysoka obciążalność: Główny zacisk o przekroju znamionowym 35 mm² pozwala na stabilne przyłączenie przewodu zasilającego o dużym przekroju, minimalizując rezystancję styku.
• Wszechstronność: Kombinacja zacisków 10 mm² oraz 16 mm² zapewnia elastyczność przy podłączaniu obwodów odbiorczych o różnej mocy.
• Trwałość materiałowa: Wykonanie z wysokiej jakości stopów miedzi i mosiądzu gwarantuje doskonałą przewodność elektryczną oraz odporność na korozję.
• Bezpieczeństwo: Solidna konstrukcja mechaniczna zapobiega poluzowaniu się przewodów pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Listwa spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność do pracy w niskonapięciowych instalacjach rozdzielczych. Zastosowane materiały izolacyjne (jeśli występują w zestawie montażowym) charakteryzują się odpowiednią klasą palności, co podnosi poziom bezpieczeństwa przeciwpożarowego całego obiektu.

Zastosowanie

Listwa zaciskowa AN-KOM znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic elektrycznych. Jest idealnym rozwiązaniem dla:

• Budownictwa mieszkaniowego: Jako główny punkt rozdziału przewodów PE lub N w tablicach mieszkaniowych.
• Przemysłu: W szafach sterowniczych i rozdzielniach głównych, gdzie wymagana jest wysoka niezawodność połączeń.
• Modernizacji instalacji: Dzięki kompaktowym wymiarom ułatwia porządkowanie okablowania w istniejących systemach.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę listwy, należy przestrzegać poniższych zaleceń montażowych:

• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, używając wkrętaków o pasującym profilu, aby uniknąć uszkodzenia łbów śrub i zapewnić optymalny docisk przewodu.
• Przygotowanie przewodów: W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych, co zapobiega rozwarstwianiu się żył i gwarantuje pełny styk elektryczny.
• Pozycjonowanie: Listwę należy montować w sposób umożliwiający swobodny dostęp do zacisków w celu okresowej kontroli stanu połączeń.
• Oznaczenie: Zaleca się czytelne oznaczenie listwy zgodnie ze schematem elektrycznym instalacji (np. jako szyna PE lub N).

FAQ

1. Czy listwa może być montowana na standardowej szynie DIN?
Sposób montażu zależy od dedykowanego wspornika. Listwa jest przystosowana do montażu w uchwytach izolacyjnych montowanych na szynie DIN 35 mm lub bezpośrednio do konstrukcji rozdzielnicy.

2. Czy można stosować tę listwę jako szynę neutralną (N)?
Tak, konstrukcja listwy pozwala na jej wykorzystanie zarówno jako szyny ochronnej (PE), jak i neutralnej (N), pod warunkiem zachowania odpowiedniej kolorystyki izolacji wsporników i oznaczeń projektowych.

3. Jakie jest maksymalne dopuszczalne napięcie pracy?
Listwa jest dedykowana do pracy w standardowych instalacjach niskiego napięcia do 400/690V AC.
