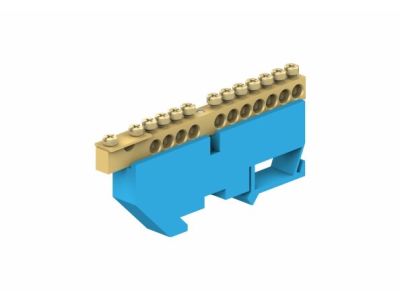

Listwa zaciskowa ochronna 11-modułowa/11x16mm2+1x35mm2/Niebi | R739592 An-kom

Opis i Kluczowe Cechy

Profesjonalna listwa zaciskowa ochronna 11-modułowa marki AN-KOM to kluczowy element wyposażenia nowoczesnych rozdzielnic elektrycznych. Produkt został zaprojektowany z myślą o zapewnieniu najwyższej jakości połączeń w obwodach neutralnych (N), co podkreśla jego charakterystyczny niebieski kolor obudowy. Listwa charakteryzuje się hybrydową konfiguracją zacisków, oferując 11 punktów przyłączeniowych o przekroju znamionowym do 16 mm² oraz jeden główny zacisk zasilający o przekroju do 35 mm². Taka konstrukcja pozwala na efektywne zarządzanie rozdziałem energii i gwarantuje niską rezystancję przejścia, co minimalizuje straty cieplne wewnątrz aparatury modułowej.

• Wysoka obciążalność: Zacisk główny 35 mm² umożliwia podłączenie przewodów o dużym przekroju, co jest niezbędne w instalacjach o wyższym zapotrzebowaniu na moc.
• Precyzyjne wykonanie: Zaciski śrubowe zapewniają trwały docisk mechaniczny, eliminując ryzyko poluzowania się przewodu pod wpływem drgań.
• Trwałość materiałowa: Wykorzystanie wysokiej jakości stopów miedzi oraz odpornego na temperaturę tworzywa sztucznego gwarantuje długowieczność komponentu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa stawiane osprzętowi elektroinstalacyjnemu. Listwa została wykonana zgodnie z normami zharmonizowanymi dotyczącymi akcesoriów do rozdzielnic i sterownic niskiego napięcia. Zastosowane materiały izolacyjne posiadają odpowiednią klasę palności, co jest kluczowe dla zachowania bezpieczeństwa pożarowego w obiektach przemysłowych i mieszkalnych. Stopień ochrony oraz parametry izolacji są dostosowane do pracy w standardowych warunkach środowiskowych wewnątrz obudów IP2X i wyższych.

Zastosowanie

Listwa zaciskowa AN-KOM znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz rozdzielnic nn. Jest idealnym rozwiązaniem dla:

• Instalacji budynkowych: Jako szyna zbiorcza dla przewodów neutralnych w rozdzielnicach piętrowych.
• Automatyki przemysłowej: Do porządkowania okablowania w szafach sterowniczych, gdzie wymagana jest przejrzystość i łatwość serwisowania.
• Modernizacji systemów zasilania: Dzięki kompaktowym wymiarom 11-modułowym pozwala na optymalne wykorzystanie przestrzeni na szynie montażowej.

Wskazówki Montażowe

Aby zapewnić bezawaryjną pracę instalacji, podczas montażu listwy należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową.
• Moment dokręcania: Należy używać wkrętaków o odpowiednim profilu, aby dokręcić śruby z momentem zalecanym dla danej średnicy przewodu, co zapobiega uszkodzeniu gwintu.
• Montaż mechaniczny: Listwa powinna być stabilnie osadzona na wsporniku, zapewniając łatwy dostęp do wszystkich punktów zaciskowych dla celów pomiarowych i konserwacyjnych.

FAQ

• Czy listwa może być stosowana jako szyna ochronna PE? Choć konstrukcja mechaniczna na to pozwala, niebieski kolor obudowy jednoznacznie identyfikuje ją jako listwę dla przewodu neutralnego (N) zgodnie z normą kolorystyki żył i zacisków.
• Jaki jest maksymalny przekrój przewodu dla zacisku głównego? Zacisk główny pozwala na bezpieczne wprowadzenie przewodu o przekroju znamionowym do 35 mm².
• Czy produkt jest odporny na wysokie temperatury? Tak, obudowa wykonana jest z tworzywa o wysokim wskaźniku odporności termicznej, co zapobiega deformacji podczas długotrwałego obciążenia prądowego.
