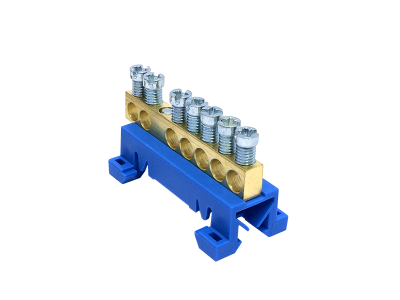

Listwa zaciskowa neutralna N7 kolor niebieski 7x16mm2 MAD0007N15 | MAD0007N15 Morek

Opis i Kluczowe Cechy

Listwa zaciskowa neutralna N7 (symbol MAD0007N15) w kolorze niebieskim to kluczowy element instalacji elektrycznych, zapewniający szybkie, trwałe i bezpieczne połączenia przewodów neutralnych. Przeznaczona do montażu na standardowej szynie TH35 w rozdzielnicach i tablicach sterowniczych. Kolor niebieski ułatwia identyfikację obwodu neutralnego zgodnie z normami kolorystycznymi. Maksymalne napięcie pracy 690V i zakres przekrojów przewodów od 1,5 mm² do 16 mm² gwarantują uniwersalność zastosowań w instalacjach niskiego i średniego napięcia.

• 7 otworów zaciskowych: Umożliwia podłączenie do 7 przewodów neutralnych w jednym punkcie, optymalizując przestrzeń w rozdzielnicy i redukując liczbę używanych listew.
• Kolor niebieski: Standaryzowana identyfikacja obwodu neutralnego zgodna z normami branżowymi, ułatwiająca późniejszą konserwację i rozbudowę instalacji.
• Zakres przekrojów 1,5–16 mm²: Możliwość podłączenia zarówno przewodów sztywnych, jak i elastycznych, co zwiększa elastyczność instalacji.
• Maksymalne napięcie 690V: Gwarantuje bezpieczeństwo pracy w instalacjach o zróżnicowanym napięciu, w tym w układach trójfazowych.
• Montaż na szynie TH35: Szybki i stabilny montaż bez konieczności stosowania dodatkowych elementów mocujących.

Zgodność z Normami

Listwa spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy EN 60947-7-1 i EN 60947-7-2. Posiada deklarację zgodności CE oraz jest zgodna z dyrektywami unijnymi w zakresie bezpieczeństwa produktów elektrycznych.

Zastosowanie

Listwa zaciskowa N7 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych jako element rozdzielnic, tablic sterowniczych i szaf przemysłowych.

• Połączenia obwodów neutralnych w rozdzielnicach budowlanych i przemysłowych.
• Identyfikacja i grupowanie przewodów neutralnych w instalacjach wielofazowych.
• Dystrybucja zasilania w szafach sterowniczych maszyn i urządzeń.
• Mocowanie na szynie TH35 w tablicach rozdzielczych niskiego i średniego napięcia.

Wskazówki Montażowe

Montaż listwy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Listwę zamontować na szynie TH35, wprowadzić przewody do otworów zaciskowych i dokręcić śruby za pomocą odpowiedniego momentu obrotowego (zgodnie z dokumentacją producenta). Unikać nadmiernego dokręcania, aby nie uszkodzić przewodów. Po montażu sprawdzić stabilność połączeń i brak luzów. W przypadku stosowania przewodów elastycznych zaleca się użycie tulejek kablowych.

FAQ

• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć do listwy? Maksymalny przekrój przewodu wynosi 16 mm² – listwa obsługuje zarówno przewody sztywne, jak i elastyczne w zakresie 1,5–16 mm².
• Czy listwa posiada oznaczenie kolorystyczne zgodne z normami? Tak, kolor niebieski jest standardowym oznaczeniem obwodu neutralnego zgodnie z normami branżowymi.
• Czy listwa jest kompatybilna z innymi szynami montażowymi niż TH35? Listwa jest przeznaczona wyłącznie do montażu na standardowej szynie TH35. Stosowanie na innych typach szyn może prowadzić do niestabilnego montażu.
