Listwa zaciskowa neutralna IP20 N6H-2 niebieski 2P 2x25 & 4x16mm2 MAD2006N15 | MAD2006N15 Morek

Opis i Kluczowe Cechy

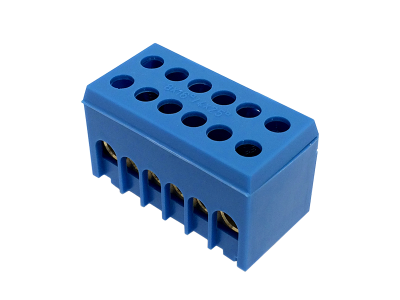

Listwa zaciskowa neutralna N6H-2 IP20 w kolorze niebieskim (symbol MAD2006N15) to dwupolowa listwa zaprojektowana do montażu na szynie DIN, służąca do podłączania przewodów neutralnych w instalacjach elektrycznych. Zapewnia maksymalne bezpieczeństwo dzięki osłonie na tor prądowy (IP20) i jest przystosowana do pracy z napięciem do 690V przy prądzie znamionowym 63A. Obsługuje przewody o przekrojach 2x25 mm² oraz 4x16 mm², co czyni ją uniwersalnym rozwiązaniem dla różnorodnych aplikacji.

• Dwupolowa konstrukcja 2P: Umożliwia oddzielenie obwodu neutralnego od fazowego, poprawiając organizację i bezpieczeństwo instalacji w szafach rozdzielczych.
• Stopień ochrony IP20 z osłoną toru prądowego: Zapewnia ochronę przed przypadkowym dotykiem części czynnych oraz pyłem, minimalizując ryzyko zwarć i porażeń.
• Napięcie znamionowe 690V / prąd 63A: Gwarantuje niezawodną pracę w instalacjach niskonapięciowych, w tym przemysłowych i komercyjnych.
• Przekroje przewodów 2x25 mm² & 4x16 mm²: Obsługa większych obciążeń dzięki dedykowanym otworom dla grubych przewodów.
• Kolor niebieski: Ułatwia identyfikację przewodów neutralnych zgodnie z normami kolorystycznymi w instalacjach elektrycznych.

Zgodność z Normami

Listwa zaciskowa N6H-2 IP20 spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy PN-EN 60947-7-1 dla osprzętu niskonapięciowego. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Listwa zaciskowa neutralna N6H-2 IP20 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest klarowna organizacja przewodów neutralnych i oddzielenie ich od obwodów fazowych.

• Szafy rozdzielcze i sterownicze w budynkach mieszkalnych, biurowych i przemysłowych – do organizacji i bezpiecznego podłączania przewodów neutralnych.
• Instalacje przemysłowe z wysokimi prądami obciążenia – dzięki obsłudze przekrojów do 25 mm².
• Systemy zasilania awaryjnego (UPS) i napędów – gdzie niezawodność połączeń ma kluczowe znaczenie.
• Małe instalacje komercyjne i warsztaty – do uporządkowanego prowadzenia przewodów neutralnych.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Listwę należy zamontować na standardowej szynie DIN (35 mm), docisnąć do niej i zablokować. Przewody należy wprowadzić zgodnie z oznaczeniami (2 otwory na 25 mm², 4 otwory na 16 mm²), dokręcić śruby momentem odpowiednim do przekroju przewodu (sprawdzić w dokumentacji producenta). Upewnić się, że osłona toru prądowego jest prawidłowo założona i zabezpiecza przed przypadkowym dotykiem. Po zakończeniu montażu wykonać pomiary rezystancji izolacji i sprawdzić poprawność połączeń.

FAQ

• Czy listwa N6H-2 nadaje się do montażu na szynie DIN? Tak, listwa jest zaprojektowana do montażu na standardowej szynie DIN o szerokości 35 mm.
• Jakie maksymalne napięcie i prąd może obsługiwać ta listwa? Maksymalne napięcie pracy wynosi 690V, a prąd znamionowy 63A – zgodnie z parametrami podanymi w specyfikacji.
• Czy listwa posiada oznaczenie kolorystyczne przewodów neutralnych? Tak, kolor niebieski listwy ułatwia identyfikację przewodów neutralnych zgodnie z normami PN-HD 308 S2 i PN-EN 60446.
