Listwa zaciskowa LZPG-24P 198x16x28mm zielona (20szt) | 49.424 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

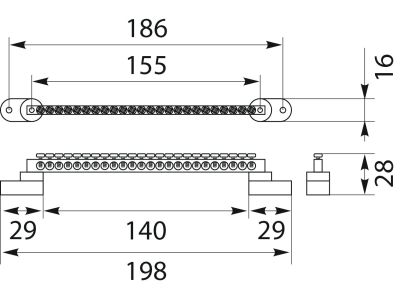

Listwa zaciskowa LZPG-24P o symbolu 49.424 to 24-biegunowe złącze przeznaczone do porządkowania i łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Model w kolorze zielonym ułatwia wizualne oznaczenie obwodów (np. uziemienie, sterowanie). Długość 198 mm, szerokość 16 mm i wysokość 28 mm pozwalają na oszczędne zagospodarowanie miejsca na szynie DIN, a niewielka waga (0,066 kg) nie obciąża konstrukcji montażowej.

• 24 bieguny (24P): Umożliwiają podłączenie wielu przewodów w jednej, kompaktowej listwie – redukuje liczbę osobnych złączek i skraca czas montażu.
• Kolor zielony: Ułatwia szybką identyfikację obwodu (np. ochronnego lub sterującego) zgodnie z przyjętym schematem kolorystycznym instalacji.
• Wymiary 198 × 16 × 28 mm: Kompaktowa obudowa pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy – idealna do gęsto zabudowanych szaf sterowniczych.
• Lekka konstrukcja (0,066 kg): Nie powoduje nadmiernego obciążenia szyny DIN ani paneli montażowych, ułatwia transport i przechowywanie.
• Przeznaczona do montażu na szynie TH35: Zapewnia szybki i stabilny montaż w standardowych rozdzielnicach modułowych – bez narzędzi do demontażu.

Zgodność z Normami

Listwa zaciskowa LZPG-24P została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia wymagania stawiane osprzętowi łączeniowemu stosowanemu w instalacjach niskiego napięcia.

Zastosowanie

Listwa zaciskowa LZPG-24P sprawdza się wszędzie tam, gdzie potrzebne jest bezpieczne i uporządkowane łączenie przewodów w obwodach sterowania, sygnalizacji i zasilania. Dzięki 24 biegunom doskonale nadaje się do instalacji wymagających wielu połączeń na małej powierzchni.

• Połączenie przewodów w szafach sterowniczych maszyn i urządzeń przemysłowych – uporządkowane prowadzenie linii sygnałowych i zasilających.
• Dystrybucja sygnałów i potencjałów w układach automatyki budynkowej (sterowanie oświetleniem, ogrzewaniem, wentylacją).
• Okablowanie wewnętrzne rozdzielnic elektrycznych – czytelne i łatwe w serwisowaniu połączenia między aparaturą modułową.
• Tworzenie punktów odczepów i łączenie przewodów w instalacjach tymczasowych oraz na stanowiskach testowych.

Wskazówki Montażowe

Montaż listwy zaciskowej LZPG-24P powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Listwę montuje się na szynie DIN TH35 (35 mm) – wystarczy zatrzasnąć ją na szynie, a demontaż wykonuje się za pomocą wkrętaka w odpowiednim gnieździe. Przekrój przyłączanych przewodów należy dobrać do spodziewanego prądu obciążenia oraz zgodnie z dokumentacją techniczną. Zaciski dokręcać z momentem zalecanym przez producenta (szczegóły w karcie katalogowej).

FAQ

• Czy listwa zaciskowa LZPG-24P nadaje się do przewodów miedzianych i aluminiowych? Listwa przeznaczona jest do łączenia przewodów miedzianych. Stosowanie przewodów aluminiowych wymaga sprawdzenia kompatybilności materiałowej z zaciskami – w razie wątpliwości skonsultuj się z producentem.
• Jaki jest stopień ochrony listwy LZPG-24P? Produkt przeznaczony do montażu wewnątrz rozdzielnic i szaf sterowniczych – typowy stopień ochrony dla tego rodzaju osprzętu to IP20, co oznacza ochronę przed dotykiem palcem. Nie jest odporny na wilgoć i pył.
• Czy można dokupić oznaczniki lub mostkowanie do tej listwy? Listwa LZPG-24P może być wyposażona w dodatkowe akcesoria oznacznikowe oraz mostki boczne, które umożliwiają łączenie sąsiednich biegunów. Szczegółowe informacje o kompatybilnych akcesoriach znajdują się w karcie katalogowej producenta.
