Listwa zaciskowa LZGTH-16p, zielona | 49.306 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

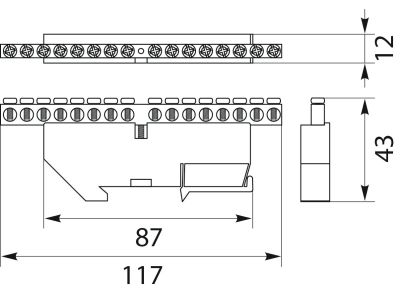

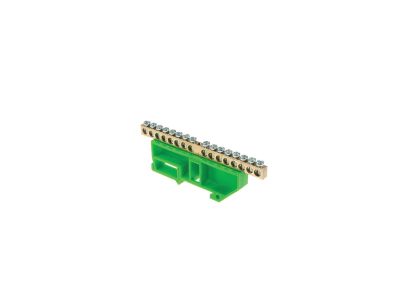

Listwa zaciskowa LZGTH-16p w kolorze zielonym (symbol 49.306) to kompaktowy element łączeniowy przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Dzięki wymiarom 112×12×43 mm zajmuje niewiele miejsca na szynie, co ułatwia uporządkowane prowadzenie przewodów.

• Długość 112 mm: optymalna długość umożliwiająca wygodne okablowanie w standardowych rozdzielnicach bez marnowania przestrzeni.
• Szerokość 12 mm: wąska konstrukcja pozwala na gęste ustawienie obok innych aparatów modułowych, oszczędzając miejsce na szynie montażowej.
• Wysokość 43 mm: niski profil ułatwia dostęp do zacisków oraz prowadzenie przewodów, szczególnie w płytkich puszkach.
• Kolor zielony: wyraźne oznaczenie wizualne pomaga szybko zidentyfikować przeznaczenie listwy (np. dla przewodu ochronnego PE), co zwiększa bezpieczeństwo i czytelność instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Zgodność z aktualnymi przepisami bezpieczeństwa gwarantuje niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Listwa zaciskowa LZGTH-16p znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane łączenie przewodów w rozdzielnicach oraz szafach sterowniczych. Sprawdza się w instalacjach:

• Jako listwa przyłączeniowa dla przewodów neutralnych i ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Do łączenia przewodów w obwodach sterowania i automatyki budynkowej (BMS).
• W szafach sterowniczych maszyn i urządzeń przemysłowych, gdzie wymagana jest przejrzysta i bezpieczna organizacja okablowania.
• Jako element pomocniczy przy łączeniu kilku przewodów w jeden potencjał (np. szyna zbiorcza N/PE).

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że instalacja jest odłączona (5 zasad bezpieczeństwa). Listwę mocuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać zgodnie z obciążeniem i normami. Dokręcaj śruby zacisków z momentem podanym w dokumentacji producenta (jeśli dostępna), aby zapewnić prawidłowy docisk i niską rezystancję połączenia.

FAQ

• Jaki jest stopień ochrony listwy? Producent nie podaje konkretnej wartości IP. W standardowych warunkach pracy wewnątrz rozdzielnicy listwa jest chroniona przez obudowę, co zapewnia typową dla aparatury modułowej ochronę przed przypadkowym dotykiem.
• Czy listwa nadaje się do łączenia przewodów miedzianych i aluminiowych? W danych katalogowych nie określono maksymalnego przekroju ani dopuszczalnych materiałów. Przed zastosowaniem z przewodami aluminiowymi należy sprawdzić zalecenia producenta oraz zastosować odpowiednie pasty i podkładki.
• Jakie napięcie i prąd wytrzymuje listwa? Informacje o napięciu i prądzie znamionowym nie zostały podane w dostępnych danych. Parametry te należy odczytać z oryginalnej karty katalogowej produktu. W przypadku braku danych – przed użyciem w obwodzie należy zweryfikować dopuszczalne obciążenie.
