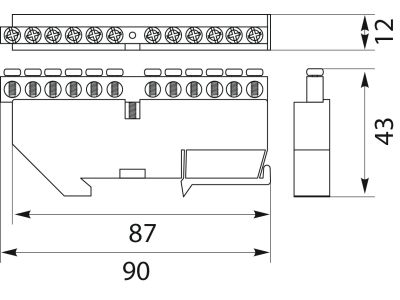

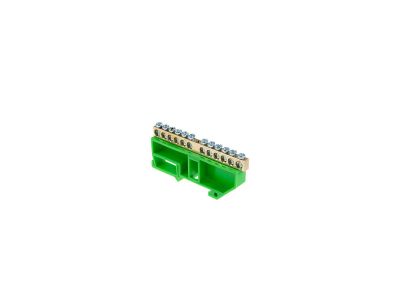

Listwa zaciskowa (izolowana) LZGTH-12p 90x12x43mm zielona (20szt) | 49.302 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Listwa zaciskowa LZGTH-12P (symbol 49.302) to 12-torowe złącze przeznaczone do montażu na szynie TH35 w rozdzielnicach, szafkach rozdzielczych i sterowniczych oraz pulpitach sterowniczych. Dzięki 12 niezależnym torom umożliwia jednoczesne łączenie wielu przewodów ochronnych PE i neutralnych N w jednym, zwartym elemencie. Zielona barwa ułatwia identyfikację jako zacisku ochronnego, zgodnie z powszechnie stosowanymi oznaczeniami.

• 12 niezależnych torów: pozwala na scentralizowane łączne przewodów PE i N, oszczędzając miejsce w rozdzielnicy i porządkując instalację.
• Zacisk śrubowy: zapewnia pewne i trwałe połączenie odizolowanych końcówek przewodów, co minimalizuje ryzyko samoistnego poluzowania.
• Montaż na szynie TH35: szybki i standardowy sposób instalacji w rozdzielnicach, szafkach sterowniczych i pulpitach – bez potrzeby dodatkowych adapterów.
• Kolor zielony: jednoznacznie wskazuje przeznaczenie do przewodów ochronnych (PE) i neutralnych (N), co ułatwia identyfikację i serwisowanie instalacji.
• Kompaktowa konstrukcja 12-torowa: umożliwia wykonanie wielu połączeń w małej przestrzeni, co przekłada się na czytelność i bezpieczeństwo rozdzielnicy.

Zgodność z Normami

Listwa zaciskowa LZGTH-12P została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz wymogami stawianymi aparaturze montowanej w rozdzielnicach niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych. Instalacja z użyciem tego zacisku wspiera prawidłowe wykonanie systemu ochrony przeciwporażeniowej w instalacjach elektrycznych.

Zastosowanie

Listwa zaciskowa LZGTH-12P znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane łączenie przewodów ochronnych oraz neutralnych – szczególnie w instalacjach wymagających dużej liczby odbiorów.

• Łączenie przewodów ochronnych PE oraz neutralnych N w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Organizacja zacisków ochronnych w szafkach sterowniczych i automatyki – ułatwia prowadzenie okablowania i serwisowanie układów.
• Realizacja połączeń w pulpitach sterowniczych, gdzie wymagane jest estetyczne i bezpieczne przejście od szyny PE/N do poszczególnych urządzeń.
• Tworzenie punktów rozgałęzień dla przewodów ochronnych w instalacjach tymczasowych (np. place budowy) – łatwy demontaż i przenoszenie.

Wskazówki Montażowe

Montaż listwy zaciskowej LZGTH-12P musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Listwę należy zamocować na szynie TH35 poprzez zatrzaśnięcie. Przewody wprowadzamy do otworów zacisków śrubowych po uprzednim odizolowaniu końcówek. Moment dokręcania śrub oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z danymi producenta – nieprzestrzeganie tych wartości może prowadzić do przegrzania połączeń. Szyna TH35 powinna być uziemiona zgodnie z projektem instalacji.

FAQ

• Jaki jest kolor listwy i co oznacza? Listwa LZGTH-12P ma kolor zielony, który standardowo oznacza przeznaczenie do przewodów ochronnych (PE) oraz neutralnych (N). Ułatwia to szybką identyfikację podczas montażu i serwisu.
• Czy listwa nadaje się do przewodów miedzianych? Tak, zaciski śrubowe są przeznaczone do łączenia miedzianych żył przewodów, które stabilnie mocuje się w otworach po odizolowaniu końcówki. Producent przewidział zastosowanie właśnie dla przewodów miedzianych.
• Jaki jest stopień ochrony listwy? Listwa przeznaczona jest do montażu wewnątrz rozdzielnic, szafek sterowniczych i pulpitów, gdzie standardowo panuje stopień ochrony co najmniej IP20. Sam produkt nie posiada deklarowanego stopnia ochrony – ostateczne IP zapewnia obudowa, w której jest zainstalowany.
