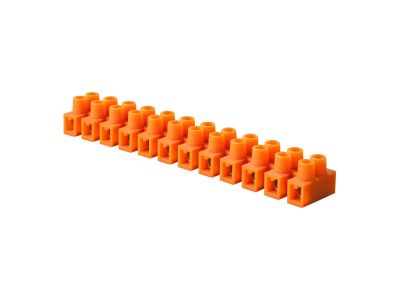

Listwa zaciskowa LZ12 46mm2 samogasnąca PA6, pomarańczowa | 0932-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Listwa zaciskowa LZ12 (symbol 0932-00) to element łączeniowy przeznaczony do montażu w rozdzielnicach modułowych. Wykonana z samogasnącego poliamidu PA6, zapewnia wysoką odporność termiczną i samogaszenie w przypadku awarii, co podnosi poziom bezpieczeństwa pożarowego instalacji. Przekrój 46 mm² umożliwia bezpieczne podłączenie przewodów o dużym przekroju, co jest szczególnie istotne w obwodach głównych i zasilających. Pomarańczowy kolor ułatwia szybką identyfikację przewodów fazowych w systemach trójfazowych.

• Samogasnący PA6: Materiał izolacyjny o właściwościach samogasnących minimalizuje ryzyko rozprzestrzeniania się ognia w razie zwarcia.
• Przekrój 46 mm²: Umożliwia podłączenie przewodów o dużym przekroju – doskonałe do rozdziału energii w tablicach rozdzielczych.
• Kolor pomarańczowy: Ułatwia szybkie rozpoznanie faz (L1, L2, L3) zgodnie z powszechną konwencją oznaczania.
• Wytrzymałość mechaniczna PA6: Poliamid zapewnia wysoką sztywność i odporność na pełzanie elektryczne, gwarantując długotrwałą niezawodność połączeń.
• Uniwersalne wymiary montażowe: Listwa zaprojektowana do montażu na standardowej szynie DIN (TH35), co ułatwia integrację w istniejących rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada deklarację zgodności CE. Wykonanie z materiału samogasnącego spełnia rygorystyczne kryteria ochrony przeciwpożarowej obowiązujące w instalacjach elektrycznych.

Zastosowanie

Listwa zaciskowa LZ12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe łączenie przewodów o dużym przekroju w rozdzielnicach modułowych.

• Łączenie przewodów fazowych w układach trójfazowych – pomarańczowy kolor umożliwia szybką identyfikację.
• Dystrybucja energii w obwodach głównych i zasilających w budynkach przemysłowych i komercyjnych.
• Punkty łączeniowe dla odbiorów o znacznym prądzie (np. silniki, piece, klimatyzatory) – przekrój 46 mm² pozwala na bezpieczne prowadzenie obciążenia.
• Modernizacja i rozbudowa rozdzielnic – listwa ułatwia dodawanie nowych obwodów bez konieczności wymiany całej szyny.

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Listwę należy mocować na szynie DIN (TH35) zgodnie z zaleceniami producenta. Przekrój przyłączanych przewodów musi być dobrany do obciążenia obwodu – w przypadku listwy LZ12 maksymalny przekrój wynosi 46 mm². Przy dokręcaniu zacisków należy stosować moment siły podany w dokumentacji produktu (jeśli dostępna). Przed oddaniem instalacji do użytku zaleca się sprawdzenie ciągłości połączeń i izolacji.

FAQ

• Czy listwa zaciskowa LZ12 nadaje się do przewodów o przekroju 35 mm²? Tak, przekrój 46 mm² oznacza, że listwa może przyjąć przewody o przekroju do 46 mm², w tym standardowe 35 mm². Przed montażem upewnij się, że średnica przewodu mieści się w otworze zaciskowym.
• Jaki jest stopień ochrony listwy? Produkt nie posiada indywidualnego stopnia ochrony IP – jest przeznaczony do montażu wewnątrz rozdzielnicy, której obudowa zapewnia wymagany stopień ochrony (np. IP20 lub wyższy).
• Czy listwa jest podświetlana lub zawiera diodę LED? Nie, listwa LZ12 nie zawiera elementów podświetlających. Jej funkcja ogranicza się do łączenia przewodów. Kolor pomarańczowy wynika z materiału, a nie z podświetlenia.
