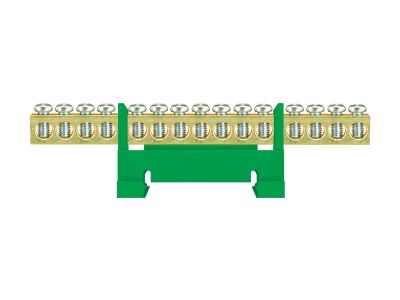

Listwa zaciskowa LZ 15/Z 15x16mm2, montowana na szynie, zielona | E.4022 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa LZ 15/Z marki Pawbol to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału potencjałów w rozdzielnicach elektrycznych. Produkt charakteryzuje się niską podstawą, co pozwala na znaczną oszczędność miejsca wewnątrz obudowy, zachowując przy tym pełną funkcjonalność i przejrzystość instalacji. Listwa została wyposażona w 15 torów prądowych, z których każdy umożliwia podłączenie przewodów o przekroju znamionowym do 16 mm². Tak duży przekrój pozwala na stabilne przesyłanie energii przy zachowaniu minimalnych strat rezystancyjnych oraz ograniczeniu nagrzewania się punktów styku.

• Wysoka pojemność zacisków: Możliwość montażu do 15 przewodów o przekroju 16 mm² każdy.
• Kompaktowe wymiary: Gabaryty 52x105x29x23x6,5 mm pozwalają na montaż w miejscach o ograniczonej przestrzeni.
• Identyfikacja wizualna: Zielony kolor obudowy ułatwia szybką identyfikację torów ochronnych (PE) w systemie rozdzielczym.
• Solidna konstrukcja: Wykonana z wysokiej jakości tworzywa izolacyjnego, odpornego na uszkodzenia mechaniczne i termiczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Listwa spełnia wymagania dotyczące osprzętu do łączenia obwodów niskiego napięcia, co gwarantuje niezawodność w długofalowej eksploatacji. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwpożarowego w obiektach przemysłowych i mieszkalnych.

Zastosowanie

Listwa zaciskowa LZ 15/Z znajduje szerokie zastosowanie w nowoczesnym prefabrykowaniu rozdzielnic. Jest idealnym wyborem dla:

• Instalacji przemysłowych: Gdzie wymagana jest duża liczba połączeń w obrębie jednej szafy sterowniczej.
• Budownictwa wielorodzinnego: Jako element porządkujący przewody ochronne w tablicach licznikowych i piętrowych.
• Systemów automatyki: Do łączenia wspólnych punktów odniesienia dla czujników i elementów wykonawczych.

Wskazówki Montażowe

Montaż listwy odbywa się na standardowej szynie montażowej (szyna DIN), co zapewnia stabilne osadzenie elementu. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie odizolowanie końcówek przewodów oraz ich prawidłowe osadzenie w zacisku. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, aby zapewnić maksymalną powierzchnię styku. Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, co zapobiega luzowaniu się połączeń pod wpływem drgań lub cykli termicznych. Niska podstawa listwy ułatwia prowadzenie przewodów pod samym elementem, co sprzyja estetyce i przejrzystości okablowania.

FAQ

• Czy listwa nadaje się do montażu na zewnątrz? Listwa jest przeznaczona do montażu wewnątrz obudów i rozdzielnic o odpowiednim stopniu ochrony IP, dostosowanym do warunków środowiskowych.
• Jaki jest maksymalny przekrój przewodu? Każdy z 15 torów jest przystosowany do przyjęcia przewodu o przekroju do 16 mm².
• Czy produkt jest sprzedawany pojedynczo? Standardowe opakowanie zbiorcze zawiera 10 sztuk produktu, co jest optymalne dla większych projektów instalacyjnych.
