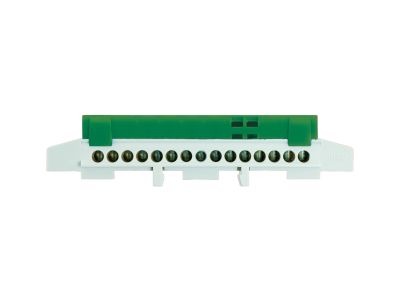

Listwa zaciskowa LZ 15/z, 15x16mm2, montowana na szynie, IP20, zielona | E.4173 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa LZ 15/z marki Pawbol to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału potencjałów w rozdzielnicach elektrycznych. Produkt charakteryzuje się niską podstawą o konstrukcji dzielonej, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudowy. Listwa została wyposażona w 15 punktów zaciskowych, z których każdy umożliwia podłączenie przewodów o przekroju znamionowym wynoszącym 16 mm². Tak duży przekrój pozwala na stabilne przesyłanie energii przy zachowaniu minimalnych strat rezystancyjnych oraz wysokiej odporności na obciążenia prądowe. Obudowa w kolorze zielonym ułatwia szybką identyfikację wizualną torów ochronnych (PE) w systemach elektroenergetycznych. Kompaktowe wymiary zewnętrzne wynoszące 135x33x19 mm sprawiają, że listwa idealnie wpisuje się w standardy nowoczesnej prefabrykacji szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Listwa posiada stopień ochrony IP20, co oznacza zabezpieczenie przed przypadkowym dotknięciem części czynnych palcem oraz ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Zastosowane materiały izolacyjne wykazują wysoką odporność termiczną i mechaniczną, co gwarantuje długotrwałą eksploatację bez ryzyka degradacji właściwości dielektrycznych. Wykorzystanie mosiężnych zacisków zapewnia doskonałą przewodność elektryczną oraz odporność na korozję stykową.

Zastosowanie

Listwa zaciskowa LZ 15/z znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest dedykowana do montażu w rozdzielnicach niskiego napięcia, gdzie pełni rolę zbiorczego punktu przyłączeniowego dla przewodów ochronnych lub neutralnych. Dzięki możliwości montażu na standardowej szynie montażowej DIN (TH35), inżynierowie i elektrycy mogą w łatwy sposób integrować ją z innymi aparatami modułowymi. Jest to niezastąpiony element przy tworzeniu rozbudowanych układów sterowania oraz systemów zasilania, gdzie wymagana jest przejrzystość i niezawodność połączeń.

Wskazówki Montażowe

• Montaż należy przeprowadzić na standardowej szynie montażowej, dbając o stabilne zatrzaśnięcie podstawy listwy.
• Przed wprowadzeniem przewodu do zacisku należy upewnić się, że izolacja została zdjęta na odpowiedniej długości, a żyła jest wolna od zanieczyszczeń.
• Dla przewodów typu linka zaleca się stosowanie tulejek zaciskowych, co zapobiega rozwarstwianiu się drucików i gwarantuje pełny styk powierzchniowy.
• Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintu lub niedostatecznego docisku przewodu, co mogłoby prowadzić do przegrzewania się styku.
• Regularna kontrola okresowa dokręcenia śrub jest dobrą praktyką w instalacjach narażonych na wibracje.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do tej listwy?
  Listwa została zaprojektowana do obsługi przewodów o przekroju do 16 mm², co pozwala na bezpieczne prowadzenie linii o znacznym obciążeniu prądowym.
• Czy listwa nadaje się do montażu na szynie DIN?
  Tak, konstrukcja podstawy jest przystosowana do szybkiego i trwałego montażu na standardowej szynie montażowej.
• W jakim kolorze dostępna jest ta listwa i co to oznacza?
  Prezentowany model jest w kolorze zielonym, co w standardach elektroinstalacyjnych najczęściej sugeruje przeznaczenie do torów ochronnych (PE).
• Ile sztuk znajduje się w opakowaniu zbiorczym?
  Produkt dostarczany jest w opakowaniach zawierających 5 sztuk listew zaciskowych.
