Listwa zaciskowa LZ 15/N 15-torowa, montowana na szynie, IP20, niebieska | E.4171 Pawbol

Opis i Kluczowe Cechy

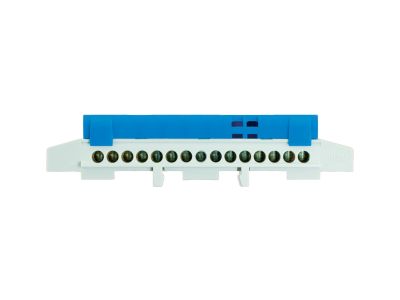

Listwa zaciskowa LZ 15/N marki Pawbol to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym rozdziale potencjału neutralnego w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się 15-torową konstrukcją, co pozwala na uporządkowane i bezpieczne przyłączenie do 15 przewodów o przekroju znamionowym do 16 mm². Zastosowanie niebieskiego koloru obudowy jednoznacznie identyfikuje listwę jako element toru neutralnego (N), co jest kluczowe dla zachowania przejrzystości instalacji i bezpieczeństwa prac serwisowych.

• Wysoka pojemność zacisków: Możliwość montażu przewodów o przekroju 16 mm² gwarantuje niską rezystancję styku i stabilność termiczną przy większych obciążeniach prądowych.
• Kompaktowe wymiary: Obudowa o wymiarach 135x33x19 mm pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szaf sterowniczych i rozdzielnic.
• Stopień ochrony IP20: Zapewnia ochronę przed przypadkowym dotknięciem części pod napięciem palcem, co podnosi standardy bezpieczeństwa BHP.
• Trwałość materiałowa: Wykonana z wysokiej jakości tworzyw sztucznych i stopów przewodzących odpornych na korozję i odkształcenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz przewodności elektrycznej, co potwierdza deklaracja zgodności CE. Listwa LZ 15/N jest przystosowana do pracy w standardowych warunkach środowiskowych panujących wewnątrz budynków, zapewniając długowieczność instalacji bez ryzyka degradacji parametrów izolacyjnych.

Zastosowanie

Listwa zaciskowa Pawbol E.4171 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Rozdzielnic mieszkaniowych i komercyjnych jako zbiorcza szyna neutralna.
• Szaf sterowniczych maszyn, gdzie wymagane jest precyzyjne rozdzielenie potencjałów.
• Modernizacji istniejących instalacji elektrycznych w celu poprawy estetyki i bezpieczeństwa połączeń.
• Systemów zasilania gwarantowanego i rozdzielni głównych w budownictwie wielorodzinnym.

Wskazówki Montażowe

Montaż listwy LZ 15/N jest intuicyjny i szybki dzięki przystosowaniu do montażu na standardowej szynie montażowej (szyna DIN). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Przed umieszczeniem przewodu w zacisku należy zdjąć izolację na odpowiedniej długości i, w przypadku linek, zastosować tulejki zaciskowe.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec luzowaniu się styków pod wpływem drgań lub cykli termicznych, co mogłoby prowadzić do iskrzenia.
• Pozycjonowanie: Listwę należy zatrzasnąć na szynie w sposób stabilny, upewniając się, że nie przesuwa się ona wzdłuż osi szyny.

FAQ

1. Czy listwa nadaje się do montażu na zewnątrz?
Listwa posiada stopień ochrony IP20, co oznacza, że jest przeznaczona do montażu wewnątrz obudów lub rozdzielnic chroniących przed bezpośrednim działaniem czynników atmosferycznych.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Zaciski są przystosowane do przewodów o przekroju do 16 mm², co pozwala na obsługę znacznych obciążeń prądowych typowych dla obwodów rozdzielczych.

3. Ile sztuk znajduje się w opakowaniu zbiorczym?
Produkt dostarczany jest w opakowaniach zawierających 5 sztuk listew, co jest optymalnym rozwiązaniem dla firm elektroinstalacyjnych realizujących większe projekty.
