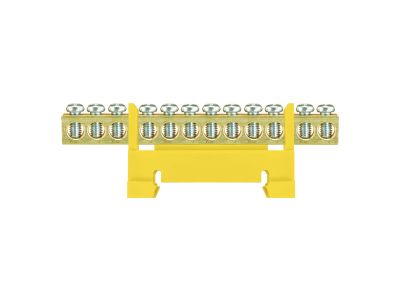

Listwa zaciskowa LZ 12/Ż 12x16mm2 montowana na szynie żółta | E.4053 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa LZ 12/Ż to profesjonalne rozwiązanie elektroinstalacyjne od renomowanego producenta Pawbol, zaprojektowane z myślą o bezpiecznym i uporządkowanym rozdziale potencjałów w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się jaskrawym, żółtym kolorem obudowy, co w standardach branżowych ułatwia szybką identyfikację wizualną sekcji ochronnych lub specyficznych obwodów sterowniczych. Listwa została wyposażona w 12 punktów zaciskowych, z których każdy umożliwia podłączenie przewodów o przekroju znamionowym do 16 mm². Tak duży przekrój pozwala na stabilne przesyłanie energii przy znacznych obciążeniach prądowych, minimalizując ryzyko przegrzania styków.

• Wysoka obciążalność: Możliwość montażu przewodów o przekroju 16 mm² gwarantuje niską rezystancję przejścia.
• Solidna konstrukcja: Korpus wykonany z wysokiej jakości tworzywa izolacyjnego odpornego na starzenie i wysokie temperatury.
• Pewność styku: Zaciski śrubowe zapewniają trwały docisk mechaniczny, co jest kluczowe w środowiskach narażonych na drgania.
• Modularność: Konstrukcja przystosowana do szybkiego montażu na standardowej szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Listwa spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność do profesjonalnych zastosowań przemysłowych i domowych. Materiały użyte do produkcji są wolne od substancji szkodliwych, co jest zgodne z dyrektywą RoHS, a stopień ochrony oraz parametry izolacyjne gwarantują bezpieczną eksploatację w deklarowanych warunkach środowiskowych.

Zastosowanie

Listwa zaciskowa LZ 12/Ż znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemyśle. Jest idealnym komponentem do budowy systemów rozdzielczych, gdzie wymagana jest wysoka estetyka i przejrzystość okablowania. Dzięki możliwości montażu na szynie DIN (TH35), produkt ten jest powszechnie stosowany w:

• Szafach sterowniczych i rozdzielnicach głównych.
• Systemach zasilania awaryjnego i układach SZR.
• Instalacjach fotowoltaicznych jako element łączący sekcje ochronne.
• Modernizacjach istniejących tablic bezpiecznikowych w celu uporządkowania szyn zbiorczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Listwę należy zatrzasnąć na standardowej szynie montażowej TS35. Podczas podłączania przewodów o przekroju 16 mm², zaleca się stosowanie tulejek zaciskowych w przypadku linek, co zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową. Należy zwrócić szczególną uwagę na moment dokręcania śrub – zbyt słaby docisk może prowadzić do iskrzenia, natomiast zbyt silny do uszkodzenia gwintu lub struktury przewodu. Po zakończeniu prac montażowych zaleca się wykonanie testu ciągłości połączenia oraz sprawdzenie stabilności osadzenia listwy na szynie.

FAQ

• Czy listwa może być stosowana do przewodów typu linka? Tak, jednak dla zapewnienia najlepszego styku i bezpieczeństwa, zaleca się zaprasowanie odpowiednich tulejek izolowanych na końcach przewodów.
• Jaki jest maksymalny przekrój przewodu? Listwa obsługuje przewody o przekroju do 16 mm², co pozwala na pracę z dużymi prądami znamionowymi.
• Czy produkt jest odporny na wysokie temperatury? Tak, obudowa wykonana jest z tworzywa o wysokiej klasie palności, co zapewnia bezpieczeństwo w przypadku awaryjnego wzrostu temperatury w rozdzielnicy.
• Na jaką szynę pasuje ta listwa? Listwa jest w pełni kompatybilna ze standardową szyną montażową DIN 35 mm (TH35).
