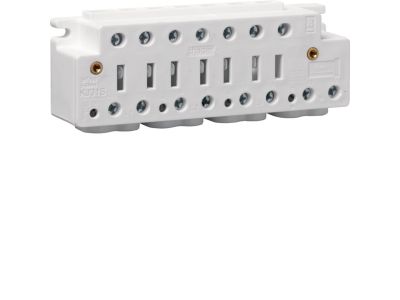

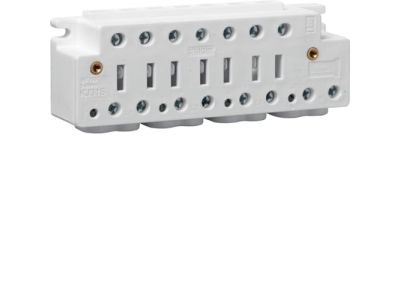

Listwa zaciskowa licznikowa 100A, 3P+N, z zaciskami napięciowymi, z pokrywą | KJ31S Hager

Opis i Kluczowe Cechy

Listwa zaciskowa licznikowa KJ31S o prądzie 100A i konfiguracji 3P+N (trzy fazy plus neutralny) przeznaczona jest do bezpiecznego i uporządkowanego przyłączania przewodów w głównej aparaturze łączeniowej. Wyposażona w dodatkowe zaciski napięciowe oraz fabryczną pokrywę, zapewnia wygodę użytkowania i ochronę przed przypadkowym dotykiem.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach głównych – zasilanie liczników, rozdzielnic głównych i innych obciążeń o znacznym poborze mocy bez ryzyka przegrzania przyłączy.
• Konfiguracja 3P+N: obsługuje instalacje trójfazowe z przewodem neutralnym – jedno rozwiązanie dla pełnej dystrybucji energii w sieci TN-S, TN-C-S.
• Zaciski napięciowe: dedykowane wyprowadzenia do podłączenia napięcia pomiarowego – ułatwiają podłączenie liczników energii lub innych urządzeń kontrolnych.
• Pokrywa ochronna w komplecie: chroni zaciski przed przypadkowym dotykiem, pyłem i wilgocią – zwiększa bezpieczeństwo użytkowania i ułatwia spełnienie wymogów IP2X.
• Kompaktowa budowa: przeznaczona do montażu na szynie TH35 (DIN) – szybki i łatwy montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Listwa zaciskowa licznikowa KJ31S spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja są zgodne z zasadami bezpieczeństwa elektrycznego właściwymi dla głównej aparatury łączeniowej.

Zastosowanie

Listwa KJ31S została zaprojektowana do pracy w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, uporządkowane i łatwe w serwisie przyłączenie licznika energii oraz odbiorów trójfazowych.

• Przyłączanie liczników energii elektrycznej (bezpośrednie i półpośrednie) – zaciski napięciowe ułatwiają podpięcie obwodów pomiarowych.
• Dystrybucja energii w rozdzielnicach głównych TN-S – obsługa 3 faz i neutralnego w jednym module.
• Instalacje w budynkach użyteczności publicznej oraz w obiektach przemysłowych wymagających separacji obwodów pomiarowych od odbiorczych.
• Zastosowania jako listwa przyłączeniowa w szafach rozdzielczych dla głównej aparatury łączeniowej – zgodnie z opisem e-commerce.

Wskazówki Montażowe

Montaż listwy zaciskowej KJ31S może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Listwę mocuje się na szynie TH35 (DIN) z zachowaniem odstępów izolacyjnych. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm dla prądu 100 A. Zaciski dokręcać momentem podanym w dokumentacji producenta – zaleca się użycie kalibrowanego klucza dynamometrycznego. Po zamontowaniu sprawdzić szczelność połączeń i założyć pokrywę ochronną.

FAQ

• Jaki jest prąd znamionowy listwy KJ31S? Prąd znamionowy wynosi 100 A – listwa przystosowana jest do obwodów głównych o znacznym obciążeniu.
• Czy listwa posiada pokrywę? Tak, w komplecie znajduje się pokrywa ochronna, która zabezpiecza zaciski przed przypadkowym dotykiem i pyłem.
• Ile faz obsługuje ta listwa? Listwa obsługuje 3 fazy (L1, L2, L3) oraz przewód neutralny (N) – konfiguracja 3P+N.
