Listwa zaciskowa LG 1x25/16 101A z osłoną IP20, szara | E.4028 Pawbol

Opis i Kluczowe Cechy

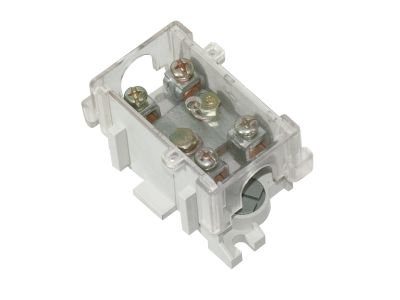

Listwa zaciskowa LG 1x25/16 marki Pawbol to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o tworzeniu niezawodnych i bezpiecznych punktów rozdziału energii w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się wysoką obciążalnością prądową wynoszącą aż 101A, co pozwala na jego zastosowanie w wymagających obwodach przemysłowych i komercyjnych. Konstrukcja listwy umożliwia przyłączenie przewodów o przekroju do 25 mm² dla przewodów sztywnych (drut) oraz do 16 mm² dla przewodów giętkich (linka), co gwarantuje elastyczność podczas projektowania instalacji. Zastosowana osłona izolacyjna zapewnia stopień ochrony IP20, chroniąc użytkownika przed przypadkowym dotknięciem części czynnych pod napięciem.

• Wysoka obciążalność: Prąd znamionowy 101A pozwala na pracę w obwodach o dużym obciążeniu.
• Solidne zaciski: Mechanizm śrubowy zapewnia trwały docisk i minimalizuje rezystancję styku.
• Kompaktowa budowa: Szara obudowa wykonana z wysokiej jakości tworzywa sztucznego ułatwia identyfikację i estetyczny montaż.
• Bezpieczeństwo: Zintegrowana osłona IP20 podnosi standardy bezpieczeństwa wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Listwa spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność do profesjonalnych zastosowań w aparaturze rozdzielczej i sterowniczej. Materiały użyte do produkcji obudowy wykazują odpowiednią odporność termiczną oraz właściwości samogasnące, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego w instalacjach elektrycznych.

Zastosowanie

Listwa zaciskowa LG 1x25/16 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest idealnym rozwiązaniem do budowy mostków zasilających, rozdzielania potencjałów oraz łączenia torów prądowych w szafach rozdzielczych. Dzięki swojej wytrzymałości prądowej 101A, jest często wybierana przez prefabrykatorów rozdzielnic do łączenia głównych linii zasilających z aparatami modułowymi. Może być stosowana zarówno w budownictwie mieszkaniowym, jak i w zaawansowanych systemach automatyki przemysłowej, gdzie liczy się pewność połączenia i trwałość komponentów.

Wskazówki Montażowe

Prawidłowy montaż listwy jest kluczowy dla zapewnienia deklarowanych parametrów technicznych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie odizolowanie końcówek przewodów – zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka (do 16 mm²), aby zapobiec rozwarstwianiu się żył. Przewody sztywne o przekroju do 25 mm² powinny być wprowadzone do zacisku na pełną głębokość. Należy zachować zalecany moment dokręcania śrub zaciskowych, co zapobiega ich poluzowaniu pod wpływem drgań lub cykli termicznych. Listwa jest przystosowana do montażu na standardowej szynie DIN (TH35), co znacząco przyspiesza prace instalacyjne.

FAQ

• Jaki jest maksymalny prąd pracy tej listwy? Listwa została zaprojektowana do pracy z prądem znamionowym wynoszącym 101A.
• Czy listwa posiada osłonę w zestawie? Tak, produkt jest wyposażony w osłonę zapewniającą stopień ochrony IP20.
• Jakie przewody mogę podłączyć do zacisków? Zaciski obsługują przewody o przekroju do 25 mm² w przypadku drutu oraz do 16 mm² w przypadku linki.
• Czy listwa nadaje się do montażu na szynie TH35? Tak, konstrukcja listwy umożliwia szybki i stabilny montaż na standardowej szynie montażowej DIN.
