Listwa zaciskowa KL-60 | 275451 Eaton

Alternatywny kod produktu: KL-60

Opis i Kluczowe Cechy

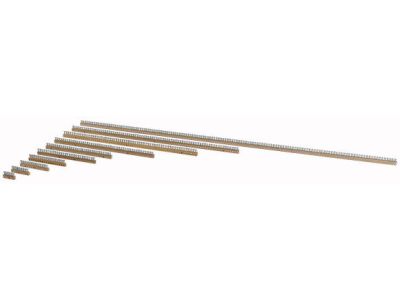

Listwa zaciskowa KL-60 (symbol 275451) to mosiężna szyna zaciskowa o prądzie znamionowym 63 A, przeznaczona do stosowania w rozdzielnicach jako szyna ochronna (PE) lub neutralna (N). Wykonana z mosiądzu zapewnia dobrą przewodność i odporność na korozję, co przekłada się na niezawodne i trwałe połączenia elektryczne. Przy zastosowaniu jako szyna neutralna wymaga montażu na wspornikach KT-3 lub KT-5.

• Prąd znamionowy 63 A: Pozwala na bezpieczne prowadzenie obciążeń o znacznym natężeniu bez ryzyka przegrzania styków.
• Materiał mosiężny: Gwarantuje doskonałe przewodnictwo elektryczne oraz odporność na działanie wilgoci i korozję w warunkach rozdzielnicowych.
• Elastyczność zastosowania: Może być stosowana zarówno jako szyna PE (ochronna) montowana bezpośrednio w rozdzielnicy, jak i szyna N (neutralna) po zamontowaniu na dedykowanych wspornikach KT-3/KT-5.
• Prosty montaż: Konstrukcja listwy umożliwia szybkie i pewne mocowanie przewodów bez konieczności stosowania dodatkowych narzędzi specjalistycznych.
• Uniwersalność: Pasuje do standardowych rozdzielnic i szaf elektrycznych, zapewniając czytelne i uporządkowane okablowanie.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznakowanie CE, co potwierdza jego bezpieczeństwo i jakość w instalacjach elektrycznych.

Zastosowanie

Listwa zaciskowa KL-60 znajduje zastosowanie przede wszystkim w rozdzielnicach elektrycznych jako element łączący przewody ochronne lub neutralne.

• Służy jako szyna uziemiająca (PE) w rozdzielnicach głównych i podrozdzielnicach, zapewniając skuteczne połączenie wszystkich przewodów ochronnych.
• Po zamontowaniu na wspornikach KT-3/KT-5 pełni funkcję szyny neutralnej (N), ułatwiając prowadzenie obwodów jednofazowych i trójfazowych.
• Znajduje zastosowanie w automatyce budynkowej jako element łączeniowy w szafach sterowniczych.
• Idealna do modernizacji istniejących rozdzielnic, w których brakuje dedykowanej szyny zbiorczej PE/N.

Wskazówki Montażowe

Montaż listwy zaciskowej KL-60 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Listwę mocuj bezpośrednio do obudowy rozdzielnicy (w przypadku szyny PE) lub do wsporników KT-3/KT-5 (w przypadku szyny N). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu 63 A. Zaleca się dokręcanie śrub zacisków z momentem zgodnym z dokumentacją producenta (brak szczegółowych danych). Po zakończeniu montażu sprawdź ciągłość i izolację połączeń.

FAQ

• Czy listwę KL-60 można montować bezpośrednio w rozdzielnicy jako szynę PE? Tak, jako szyna ochronna (PE) może być instalowana bezpośrednio na płycie montażowej lub w obudowie rozdzielnicy. Do zastosowania jako szyna neutralna (N) wymagane są wsporniki izolacyjne KT-3 lub KT-5.
• Jaki jest maksymalny prąd, jaki może przepływać przez listwę? Maksymalny prąd znamionowy wynosi 63 A. Należy pamiętać o odpowiednim doborze przekroju przewodów oraz zabezpieczeń nadprądowych w obwodzie.
• Czy listwa posiada certyfikat CE? Tak, produkt spełnia wymagania norm europejskich i posiada oznakowanie CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach elektrycznych.
